模板封装

Windows Server 2003 R2操作系统仅支持使用Windows方式进行模板封装，基本流程如下：

添加镜像。
安装操作系统。
安装GuestTools及其他软件。
系统预处理。
创建系统模板。

以下详细介绍Windows Server 2003 R2操作系统模板封装完整流程。

添加镜像

将Windows Server 2003 R2镜像添加到ZStack Cloud镜像列表，为安装操作系统使用。

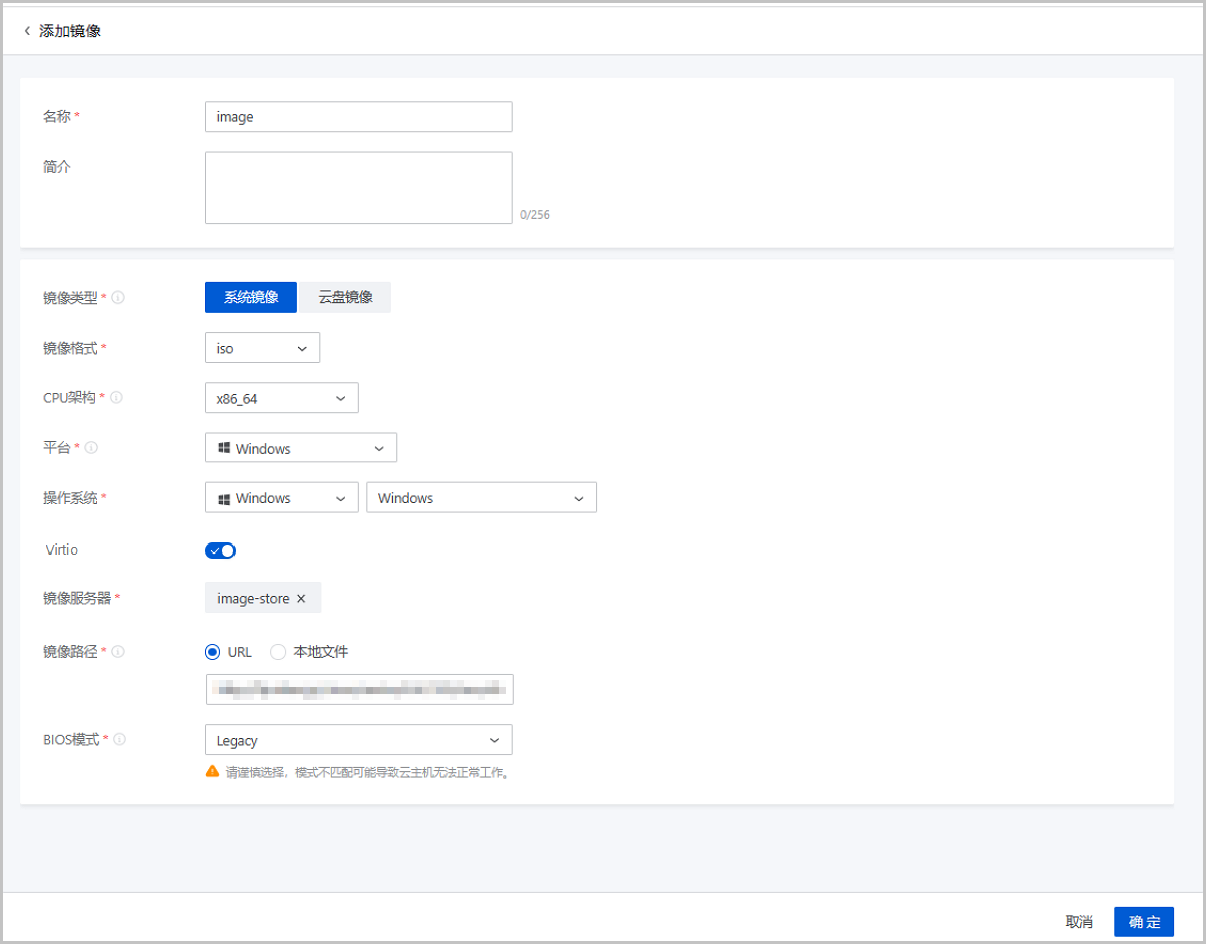

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 计算配置 > 镜像，进入镜像界面，点击添加镜像按钮，弹出添加镜像界面。

可参考以下示例输入相应内容：

名称：设置镜像名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
简介：可选项，可留空不填
镜像类型：选择系统镜像
镜像格式：选择iso镜像格式
CPU架构：设置镜像的CPU架构，云主机在创建时将继承镜像的CPU架构，此处选择x86_64
平台：选择平台类型Windows
操作系统：选择Windows
Virtio：打开
镜像服务器：选择已创建的镜像服务器
镜像路径：选择并填写添加镜像的URL路径或本地文件路径
- URL：采用指定的URL路径来添加镜像，支持以下格式：
  - HTTP/HTTPS格式：
    - 填写格式为：http://host[:port]/path/file或https://host[:port]/path/file
  - FTP格式：
    - 匿名模式：ftp://hostname[:port]/path/file
    - 非匿名模式：ftp://user:password@hostname[:port]/path/file
  - SFTP格式：
    - 指定密码模式：sftp://user:password@hostname[:port]/path/file
    - 免密模式：sftp://user@hostname[:port]/path/file
  - 镜像服务器上的绝对路径，支持ImageStore镜像服务器
    例如：file:///path/file
  说明:
  - 输入URL时，需确保可被镜像服务器访问，且存在此镜像文件。
  - 使用SFTP免密模式上传镜像时，需提前确保镜像服务器与SFTP服务器可互相SSH免密登录。
  - 关于平滑连续进度条显示和断点续传：
    - ImageStore和Ceph镜像服务器均支持平滑连续进度条显示与断点续传。
  - 关于file:///方式上传镜像：
    - 若使用Ceph镜像服务器，目前暂不支持file:///格式的输入。
    - file:///是三个/，对应的路径应为镜像服务器的绝对路径。例如file:///opt/dvd/image-1.4.qcow2，在镜像服务器的/opt/dvd目录下应存放有image-1.4.qcow2文件。
- 本地文件：选择当前浏览器可访问的镜像直接上传，支持ImageStore和Ceph镜像服务器
  说明: 添加本地文件作为镜像，采用了本地浏览器作为中转上传镜像，请勿刷新或关闭当前浏览器，也不可停止管理节点服务，否则会添加失败。
BIOS模式：选择Legacy

如图 1所示：

同上，添加Windows Server 2003 R2 CD2镜像。

安装操作系统

使用添加的Windows Server 2003 R2镜像创建云主机并安装操作系统。

创建云主机

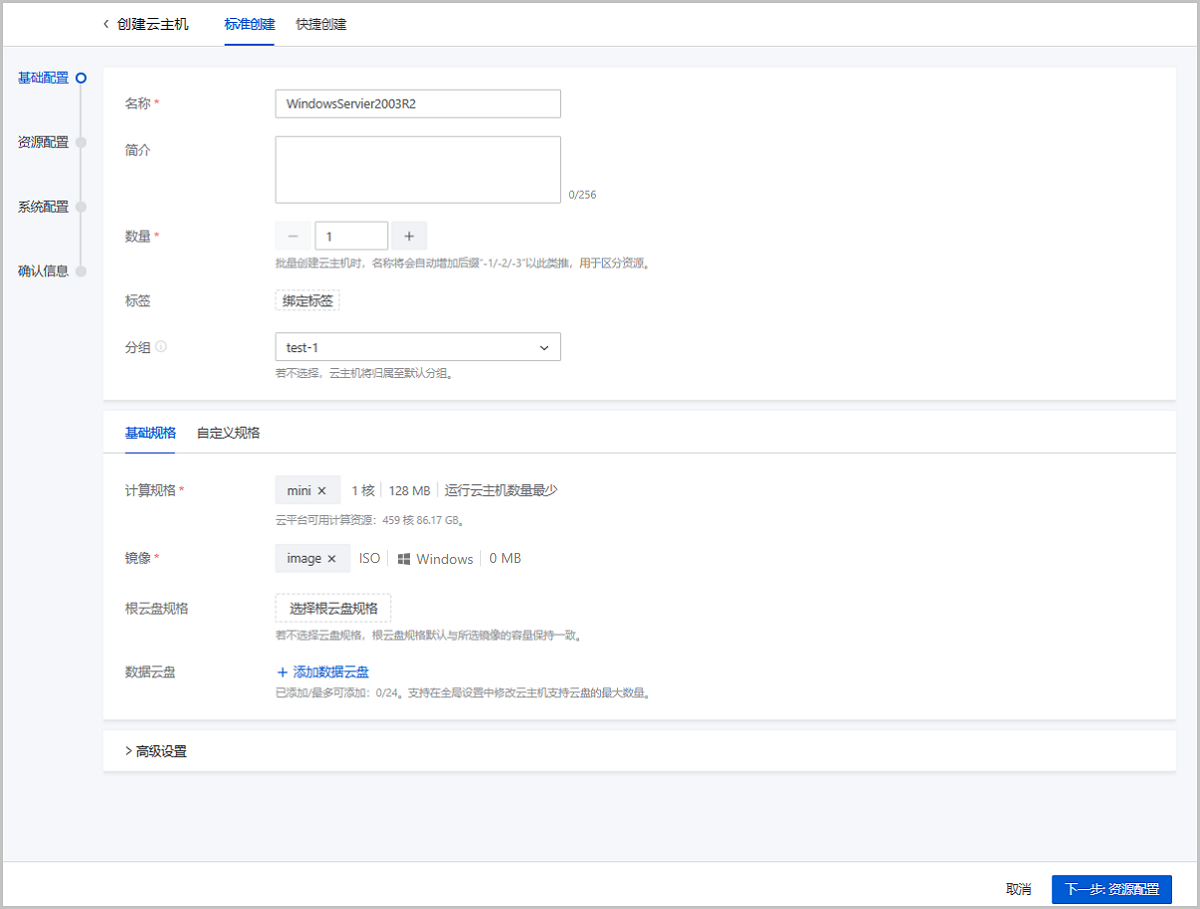

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面，点击创建云主机，在弹出的创建云主机页面中。

可参考以下示例输入相应内容：

基础配置。
可参考以下示例输入相应内容：
- 名称：设置云主机名称
- 简介：可选项，可设置云主机简介
- 数量：设置云主机数量，支持批量创建云主机
- 标签：可选项，可为云主机绑定一个或多个标签
- 分组：可选项，为云主机选择分组。如不选择，云主机将归属至默认分组。
- 设置云主机规格有以下两种方式：
  - 基础规格：选择云平台已有规格创建云主机
    - 计算规格：选择云平台已有计算规格
    - 镜像：选择已添加的Windows Server 2003 R2 CD1镜像
    - 数据云盘：可选项，可为云主机创建并加载数据云盘

      数据云盘规格：选择云平台已有数据云盘规格

      VirtioSCSI：可选项，可为云主机创建VirtioSCSI类型的数据云盘
  - 自定义规格：自定义规格创建云主机
    - CPU：设置云主机CPU核数
    - 内存：设置云主机内存
    - 镜像：选择云平台已有镜像
    - 数据云盘：可选项，可为云主机创建并加载数据云盘

      数据云盘容量：设置数据云盘容量

      VirtioSCSI：可选项，可为云主机创建VirtioSCSI类型的数据云盘
资源配置。
可参考以下示例输入相应内容：
- 网络配置：选择创建云主机使用的三层网络及相关配置，需配置以下参数：
  - 网络：选择创建云主机使用的三层网络，包括：私有网络、公有网络、VPC网络
  - 设为默认网络：若同时添加多个网络配置，可指定默认网络
  - 启用SR-IOV：可选项，选择是否启用SR-IOV功能
  - 指定IP：可选项，可自定义配置云主机IP地址
  - MAC地址：可选项，可自定义配置云主机MAC地址
  - 安全组：可选项，可为云主机配置安全组
- 集群：可选项，指定启动云主机的物理机所在的集群
- 存储分配策略：可选项，选择存储分配策略
- 物理机：选择指定的物理机来启动云主机。如果已经选择了集群，只能选择该集群所在的物理机
- 虚拟光驱：为云主机创建更多虚拟光驱
- GPU：通过指定规格或指定设备方式为云主机加载GPU设备（物理GPU、vGPU）
- CPU绑定：创建云主机时，设置云主机的虚拟CPU（vCPU）与物理机的物理CPU（pCPU）严格关联，可给云主机分配特定的pCPU，提高云主机性能
系统配置。
可参考以下示例输入相应内容：
- SSH登录方式：可选项，可设置云主机SSH登录方式
- 主机名：可选项，可设置云主机的主机名
- UserData：可选项，支持上传用户自定义的参数或脚本，对主机做一些定制化配置或完成特定任务
- 控制台密码：可选项，可设置云主机控制台密码
- 控制台模式：可选项，可设置云主机控制台登录模式
确认信息。
查看将要创建的云主机，支持跳转修改。

如图 1所示：

安装操作系统

Windows Server CD 1：

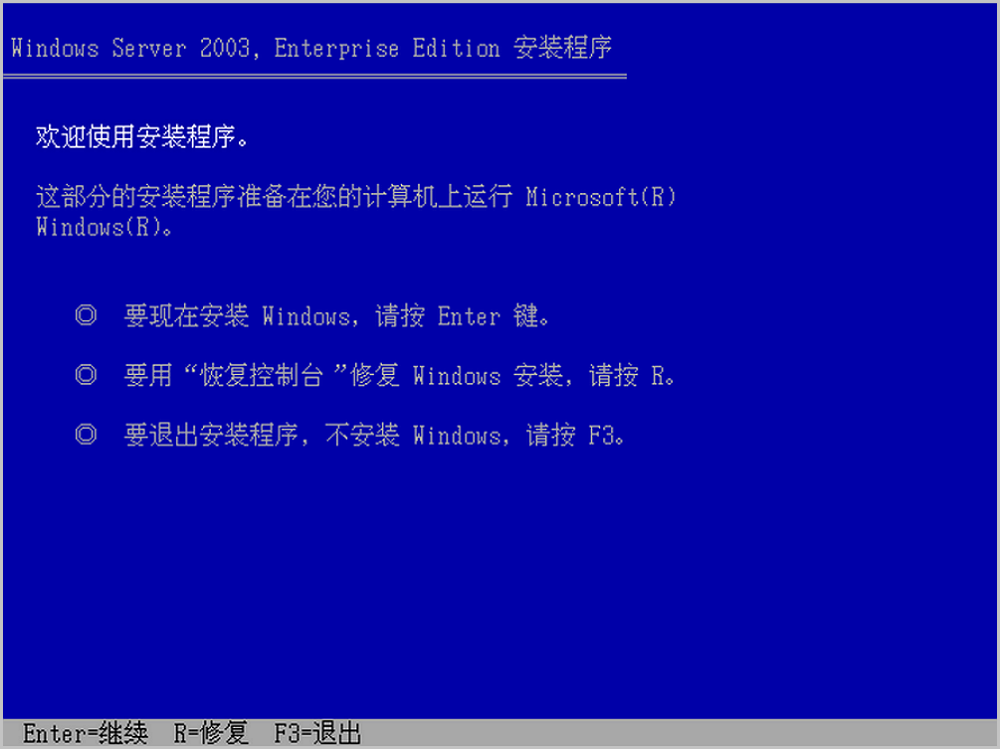

进入控制台后，请参考常规Windows Server 2003 R2操作系统安装步骤进行配置，安装系统过程将自动重启系统，可能导致控制台中断，重新进入即可。
如图 2所示：
图 2. 安装操作系统
安装Windows Server CD 2：

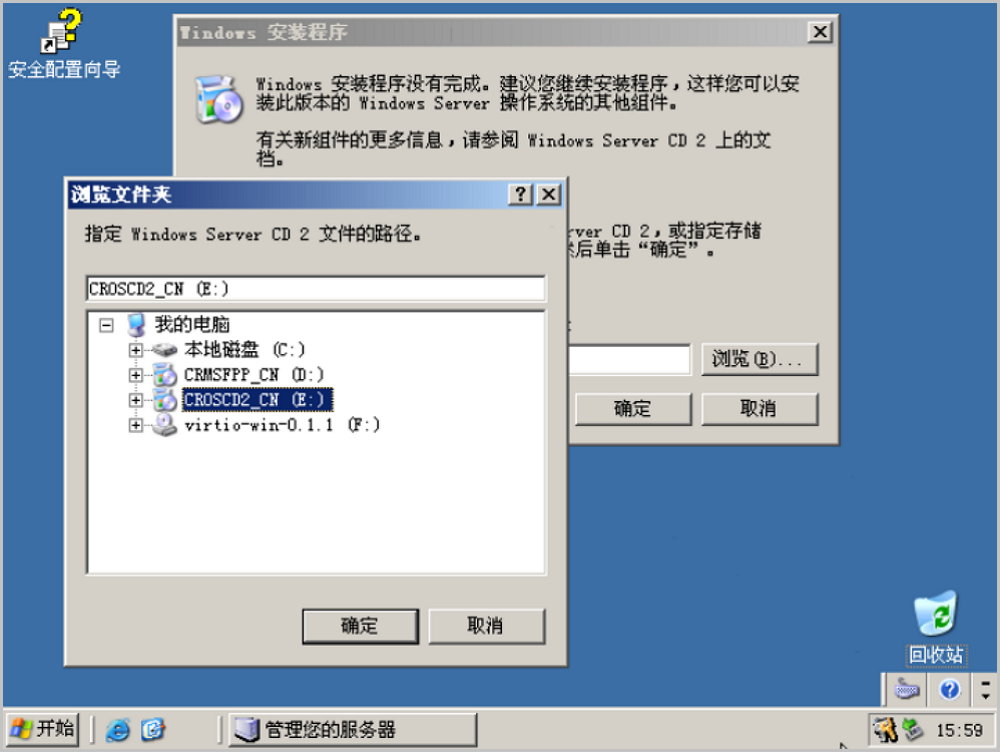

登录系统后将提示安装Windows Server CD 2，点击浏览按钮，选择Windows Server CD 2文件的位置，点击确定按钮，根据向导提示完成操作系统安装。
如图 3所示：
图 3. 安装Windows Server CD 2

安装GuestTools及其他软件

GuestTools是ZStack Cloud为Windows云主机提供的性能优化工具，其中包含以下工具/驱动：

类别	名称	作用
Virtio驱动	SCSI控制器驱动	Virtio类型的存储控制器驱动，能够有效提高虚拟化环境中云主机的磁盘性能。
	PCI简易通讯控制器驱动	安装PCI简易通讯控制器驱动后，Windows云主机能够与底层KVM虚拟化通信。
	PCI设备驱动	安装并开启内存监控后Windows将支持气球内存伸缩功能。
	以太网控制器驱动	Virtio类型的以太网控制器驱动，能够有效提高虚拟化环境中云主机的网络性能。
常用工具	QGA (QEMU Guest Agent)	实现宿主机与云主机进行交互的应用程序，此交互方式不依赖网络，大大增强云主机的性能与功能。检测云主机内GuestTools及Virtio驱动状态。安装后云主机默认支持在线修改密码功能。
	Cloudbase-Init	安装Cloudbase-Init的云主机支持导入User Data等定制化功能。
	agent内部监控	安装agent后可以查看云主机内部监控数据。

安装GuestTools

安装GuestTools ISO：
操作系统安装完成后，进入云主机详情页，点击安装性能优化工具，挂载GuestTools ISO到云主机。
加载GuestTools镜像：

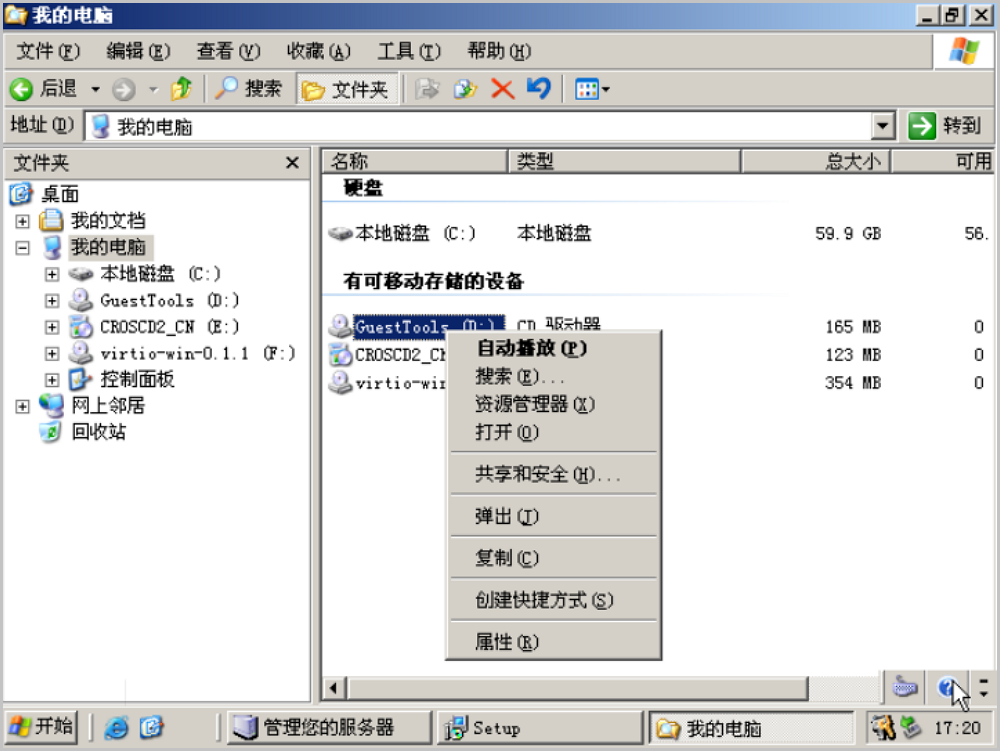

进入云主机控制台界面，点击界面顶部GuestTools安装提示中的立即安装按钮，系统将自动加载GuestTools镜像到虚拟光驱，可前往我的电脑界面查看。
如图 1所示：
图 1. 加载GuestTools镜像
安装GuestTools及Virtio驱动：

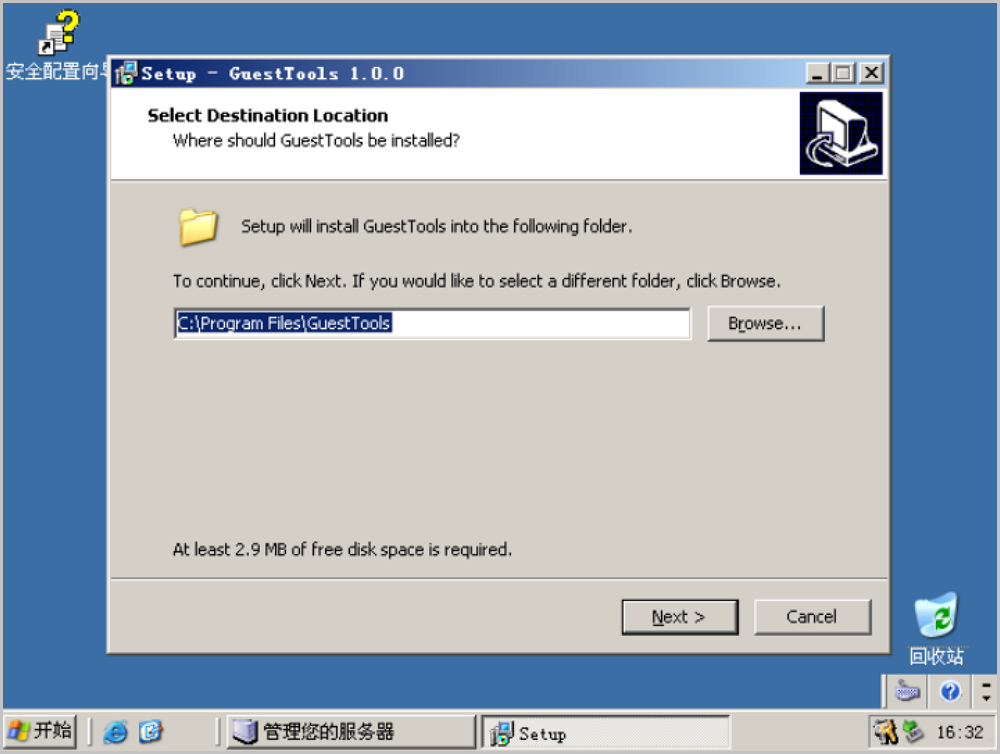

右键选择自动播放或双击运行GuestTools安装程序，根据弹出的安装向导提示，依次安装安装GuestTools、常用工具和Virtio驱动。
如图 2所示：
图 2. 安装GuestTools相关
确认完成并重启计算机：

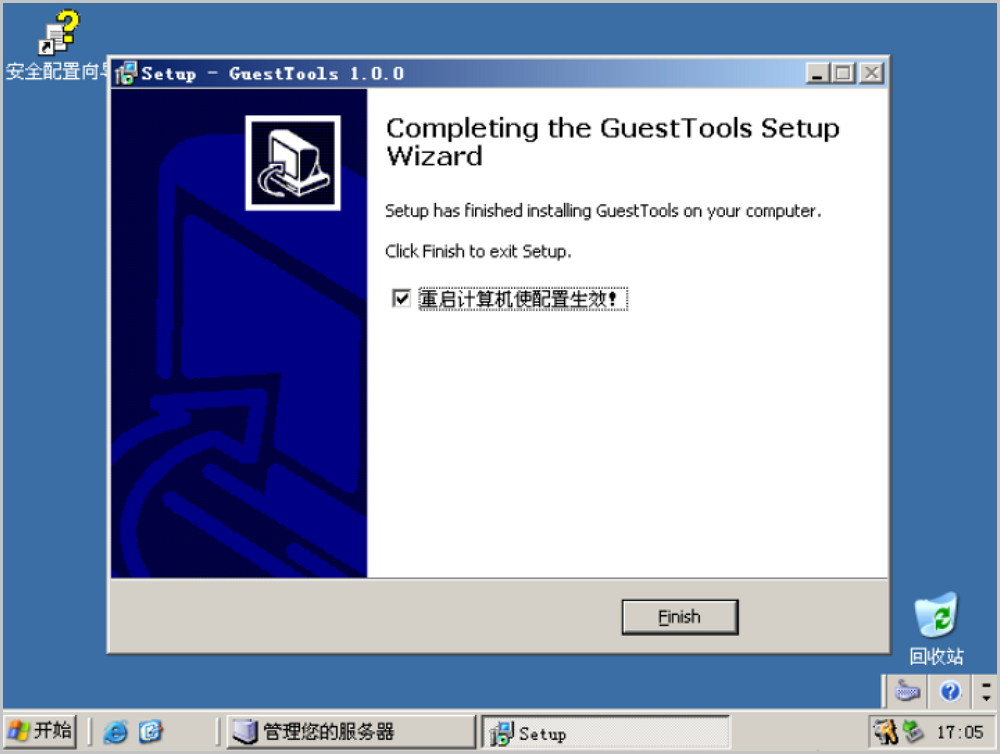

GuestTools相关软件安装完成后，在弹出的完成框中点击Finish按钮，确认完成并重启计算机使配置生效。
如图 3所示：
图 3. 完成并重启计算机

系统重启后，将自动修改云主机的平台为：Windows Virtio，并打开QGA开关。
安装以太网控制器驱动：
系统重启后，因Windows系统兼容性问题，可能出现Virtio网卡驱动安装失败的情况，请参考以下步骤进行手动安装网卡驱动：
1. 进入Windows Server 2003 R2操作系统，打开设备管理器，在网络适配器中，双击以太网控制器，在弹出的网卡驱动详情点击重新安装驱动程序，进入安装向导页面。

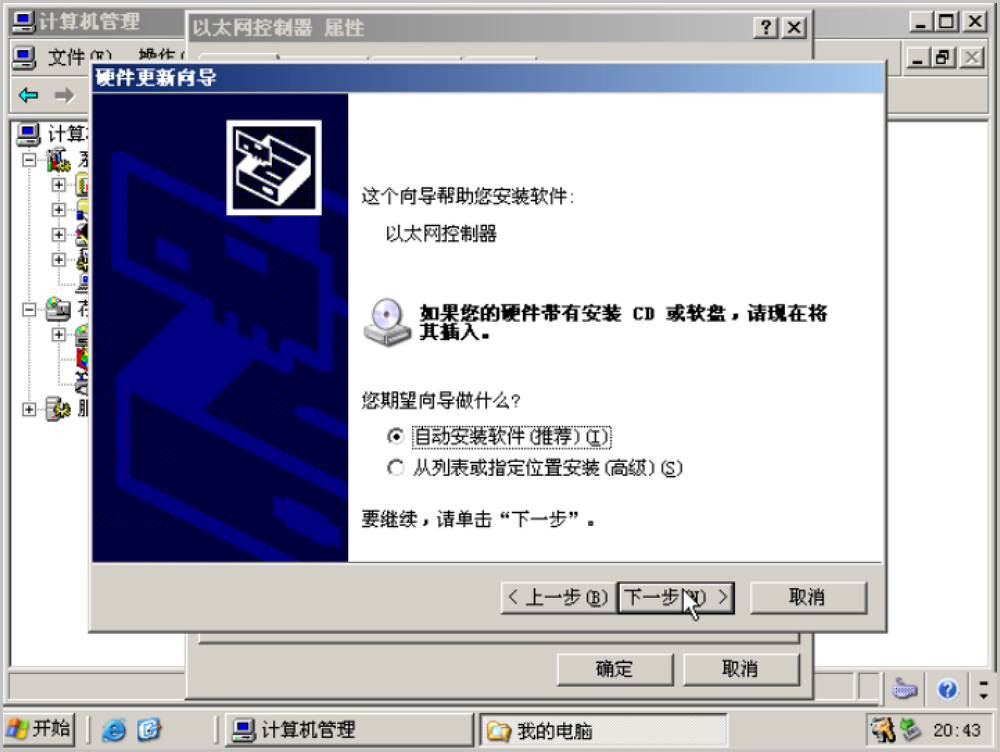

2. 依次选择是，仅依次 > 下一步 > 自动安装软件（推荐） > 下一步按钮，自动安装异常网卡驱动，如图 4所示：
  图 4. 安装以太网控制器驱动

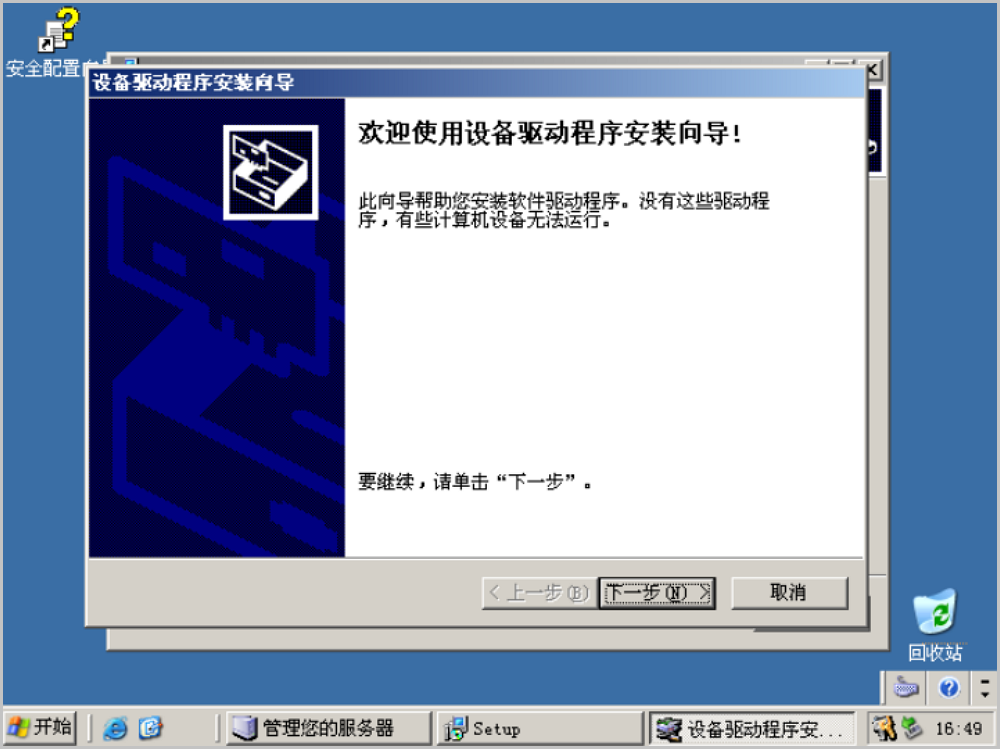

3. 在弹出的安装向导页面，点击下一步 > 仍然继续 > 完成按钮，完成网卡驱动安装，如图 5所示：

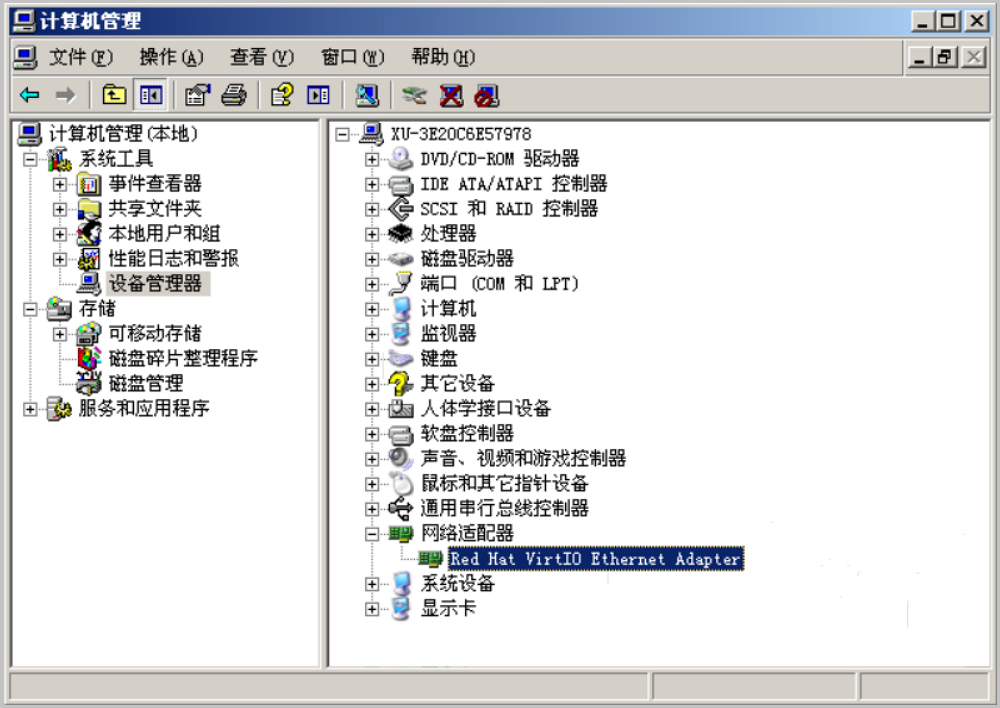

  图 5. 以太网控制器驱动安装完成
