ZStack Cloud 5.3.20>ZStack Cloud 实践教程>私有云>专有网络VPC使用教程>应用场景

应用场景

专有网络VPC可用于以下典型应用场景：

VPC网络下的IPv4+IPv6 双栈场景实践
VPC网络下的多租户隔离场景实践
VPC网络下的多层Web服务器场景实践
VPC网络下的多公网源进源出场景实践
VPC网络下的地址池场景实践

IPv4+IPv6 双栈

背景信息

IPv4+IPv6双栈即一个网卡同时拥有IPv4和IPv6两个地址，兼顾IPv4和IPv6的优点。使用IPv4+IPv6 双栈，分别实现不同的业务场景。

假定客户环境如下：

公有网络

表 1. 公有网络配置信息
公有网络	配置信息
网卡	em1
VLAN ID	非VLAN
IP地址段	10.108.10.100~10.108.10.200
子网掩码	255.0.0.0
网关	10.0.0.1
DHCP服务IP	10.108.10.101

管理网络

表 2. 管理网络配置信息
管理网络	配置信息
网卡	em2
VLAN ID	非VLAN
IP地址段	192.168.29.10~192.168.29.20
子网掩码	255.255.255.0
网关	192.168.29.1

说明:

出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。

VPC网络1

表 3. IPv4类型VPC网络1配置信息
VPC网络	配置信息
网卡	em1
VLAN ID	2800
IP CIDR	192.168.10.0/24
网关	192.168.10.1
DHCP服务IP	192.168.10.2

表 4. VPC网络1的IPv6网络段
VPC网络	配置信息
IP CIDR	234e:0:4569::/64
网关	234e:0:4569::1
DHCP服务IP	234e:0:4569::2

VPC网络2

表 5. IPv4类型VPC网络2配置信息
VPC网络	配置信息
网卡	em1
VLAN ID	2900
IP CIDR	192.168.11.0/24
网关	192.168.11.1
DHCP服务IP	192.168.11.2

表 6. VPC网络2的IPv6网络段
VPC网络	配置信息
IP CIDR	234e:0:456a::/64
网关	234e:0:456a::1
DHCP服务IP	234e:0:456a::2

IPv4+IPv6双栈使用流程如下：

搭建IPv4网络环境。
添加IPv6类型的网络段。
重启VPC路由器。
添加IPv6类型的DNS。
使用双栈网络创建云主机。
获取云主机IPv6地址。
验证网络连通性。

操作步骤

搭建IPv4网络环境。

参考IPv4 基本部署章节并根据场景规划，搭建一套IPv4类型的VPC网络。假定创建后的VPC网络为：L3-VPC-1和L3-VPC-2。此时，这两条同一VPC路由器下的VPC网络为IPv4类型。
说明: 也可先搭建IPv6类型的扁平网络，再添加IPv4类型的网络段。
添加IPv6类型的网络段。
为已有IPv4网络，添加IPv6类型的网络段，组成IPv4+IPv6双栈网络。
在VPC网络界面，选择该网络点击更多操作 > 添加IPv6网络段，并参考表 4和表 6，分别为L3-VPC-1和L3-VPC-2添加IPv6网络段。可参考以下示例输入相应内容：
- 网络段方法：支持IP范围和CIDR，本章节以IP范围为例
  说明: IPv6支持IP范围和CIDR方式输入IP地址，支持以下几种输入规范：

  冒分十六进制表示法：格式为X:X:X:X:X:X:X:X，其中每个X表示地址中的16b，以十六进制表示，例如：3456:0:3636:0:ffff:ffff:ffff:ffff。

  0位压缩表示法：若IPv6地址中间包含很长的一段0，可以把连续的一段0压缩为“::”。但为保证地址解析的唯一性，地址中”::”只能出现一次，例如：3456:0:5858::2。

  CIDR表示法：格式为X:X:X:X:X:X:X:X/N，其中N代表前缀长度。
- 分配IP模式：选择Stateful-DHCP
  说明: IPv6支持以下几种分配IP方式：

  Stateful-DHCP（默认）：有状态地址DHCP配置，接口地址以及其他参数全部通过DHCP协议配置。IP范围方式仅支持此分配模式。

  Stateless-DHCP：无状态地址DHCP配置，接口地址通过路由通告的前缀和接口Mac地址自动推导出来，其他参数通过DHCP协议配置。

  SLAAC：无状态地址自动配置，接口地址通过路由通告的前缀自动推导出来，其他参数也附带在路由通告中。
- 起始IP：设置起始IP，例如：234e:0:4568::2
- 结束IP：设置结束IP，例如：234e:0:4568:0:ffff:ffff:ffff:ffff
- 前缀长度：设置IP前缀长度，范围64~126，例如：64
- 网关：设置网关，例如：234e:0:4568::1
- DHCP服务IP：可选项，设置DHCP服务IP，例如：234e:0:4568::3
  说明:

  若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

  若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

  DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

  起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

  若留空不填，将由系统在添加的IP范围内随机指定。
如图 1所示，此时，L3-VPC-1和L3-VPC-2变为IPv4+IPv6双栈网络。

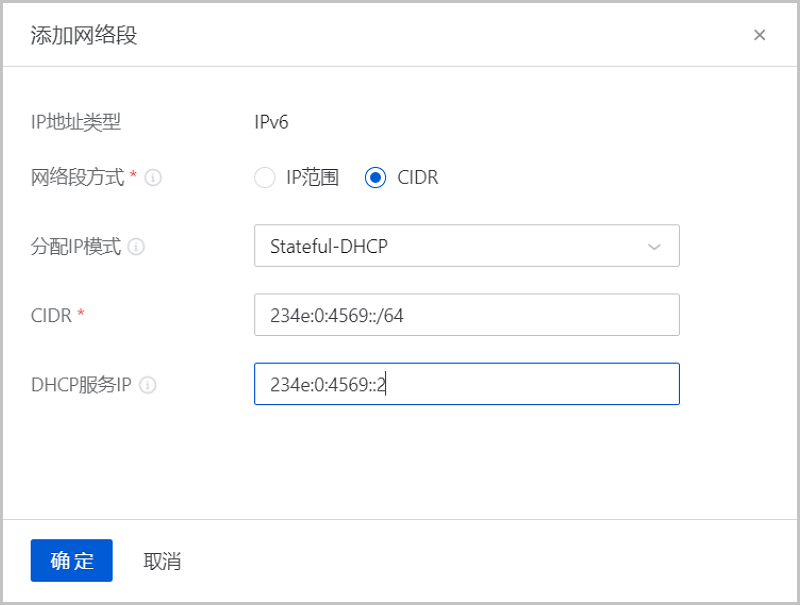

图 1. 添加IPv6网络段
重启VPC路由器。

若对已加载VPC路由器的VPC网络添加新类型的网络段，需重启VPC路由器，否则可能导致网络不通。

在VPC路由器页面选择该路由器，点击更多操作 > 重启即可。
添加IPv6类型的DNS。
在VPC路由器详情页的DNS子页面，点击操作 > 添加按钮，可参考以下示例输入相应内容：
- 网络地址类型：选择IPv6
- DNS：输入IPv6类型的DNS，例如：240c::6644
如图 2所示：

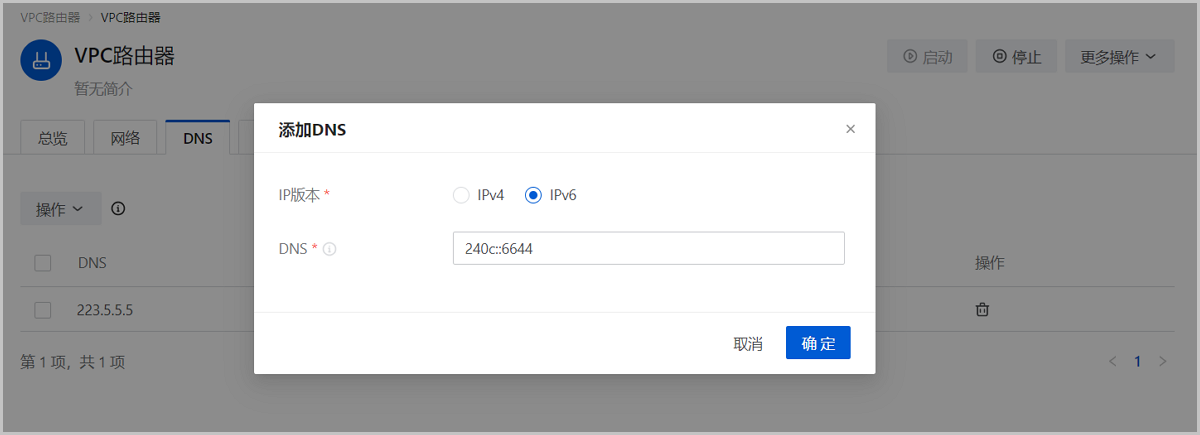

图 2. 添加IPv6类型DNS
使用双栈网络创建云主机。
分别使用L3-VPC-1和L3-VPC-2创建一个双栈云主机，例如：VM-双栈-1和VM-双栈-2。本章节以创建VM-双栈-1为例进行介绍。
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 云主机，进入云主机界面，点击创建云主机，在弹出的创建云主机界面，可参考以下示例输入相应内容：
- 名称：设置云主机名称，例如：VM-双栈
- 简介：可选项，可留空不填
- 数量：输入2
- 计算规格：选择云主机计算规格
- 镜像：选择云主机镜像
- 根云盘规格：选择根云盘规格
- 网络配置：选择IPv4+IPv6类型的三层网络
- User Data：支持导入User Data，即用户自定义数据，通过上传自定义的参数或脚本，对主机做一些定制化配置或完成特定任务
点击确定按钮，创建两个双栈云主机（VM-双栈-1和VM-双栈-2）。
获取云主机IPv6地址。
ZStack Cloud默认为IPv4网络自动获取IP，但IPv6网络需要手动获取IP地址。分别打开两台云主机控制台，执行如下命令获取IP地址：
```
-bash-4.2# dhclient -6 eth0  # eth0表示网卡名称
```
说明: FE80开头的地址为链路本地地址，并非预期的地址。

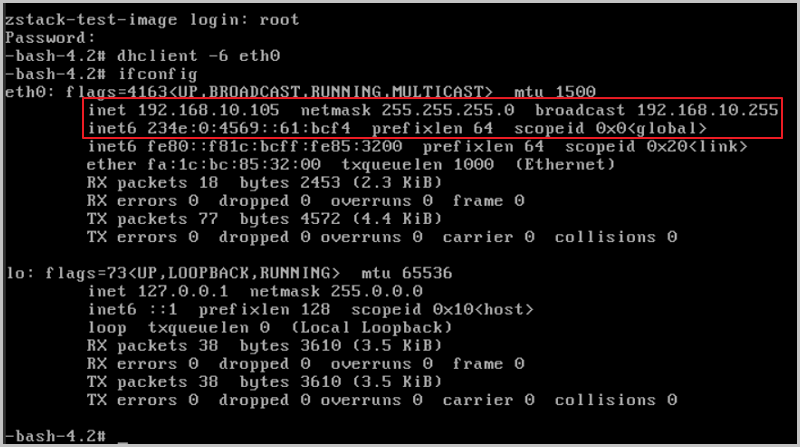

如图 3所示：
图 3. 获取IPv6地址

本场景获取到的IP地址如下（ifconfig命令查找获取）：
- VM-双栈-1 IPv4地址：192.168.10.105
- VM-双栈-1 IPv6地址：234e:0:4569::61:bcf4
- VM-双栈-2 IPv4地址：192.168.11.250
- VM-双栈-2 IPv6地址：234e:0:456a::46:7348
验证网络连通性。
预期结果：
- 登录VM-双栈-1，分别用IPv4和IPv6地址，能够ping通VM-双栈-2。
- 登录VM-双栈-2，分别用IPv4和IPv6地址，能够ping通VM-双栈-1。

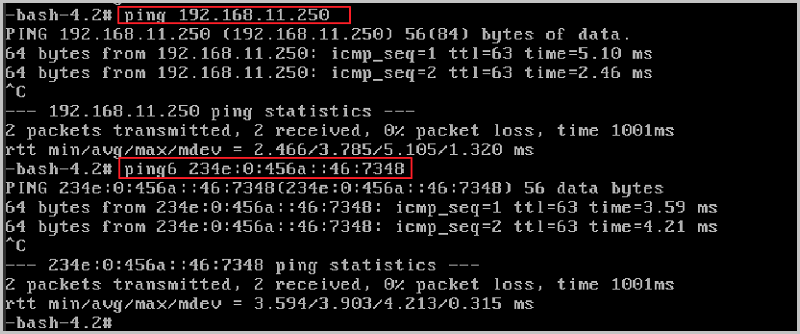

验证网络连通性：登录VM-双栈-1，分别用IPv4和IPv6地址，检查是否能够ping通VM-双栈-2，如图 4所示：
图 4. 验证网络连通性

同理，登录VM-双栈-2，分别用IPv4和IPv6地址，能够ping通VM-双栈-1。

后续操作

至此，VPC网络IPv4+IPv6双栈的使用方法介绍完毕。

多租户隔离

前提条件

使用VLAN或VXLAN技术，可提供多租户在二层网络上的隔离。

表 1. VLAN与VXLAN的比较
VLAN	VXLAN
VLAN最多支持4096个VLAN ID，即一套环境中最多提供4096个隔离的租户网络，难以满足大规模云计算数据中心的需求各厂商交换机配置VLAN方式各不相同	VXLAN基于客户机房现有的网络拓扑，提供16M个逻辑网络用于多租户隔离 VXLAN是基于现有三层网络之上Overlay虚拟出的二层网络，该Overlay虚拟过程可由软件方式实现，也可由支持VXLAN的交换机实现，客户可按需选择相较于VLAN，VXLAN性能损耗较大，网络延迟也较高

背景信息

本场景主要介绍VXLAN-VPC网络提供多租户隔离的实践。

搭建多租户隔离VXLAN-VPC网络的基本流程：

在admin下创建两个子账户，子账户A和子账户B。
在admin下创建二层公有网络，并加载此二层网络到相应集群。
在admin下创建三层公有网络。
在admin下创建二层管理网络，并加载此二层网络到相应集群。
在admin下创建三层管理网络，用于与物理资源通信，例如，物理机、主存储、镜像服务器等。
在admin下添加路由器镜像。
在admin下创建路由器规格，并共享给子账户A和子账户B。
在admin下创建VXLAN网络池，加载到相应集群，并共享给子账户A和子账户B。
基于路由器规格在子账户A和子账户B分别创建一个VPC路由器。例如：VPC路由器-A和VPC路由器-B。

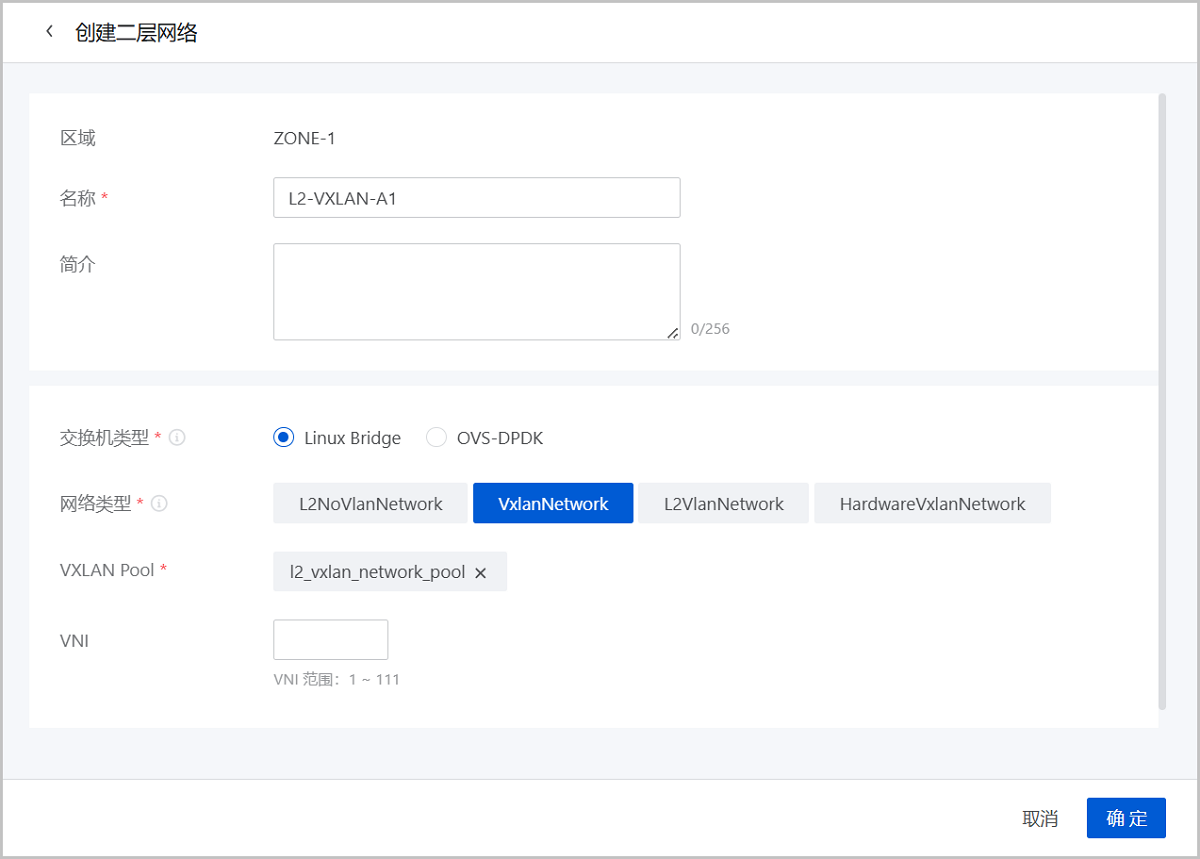

基于VXLAN网络池在子账户A和子账户B分别创建两个VXLAN网络（虚拟的二层网络），例如：L2-VXLAN-A1和L2-VXLAN-A2、L2-VXLAN-B1和L2-VXLAN-B2。
使用四个VXLAN网络分别在各自子账户创建VPC网路，例如：VPC网络-A1和VPC网络-A2、VPC网络-B1和VPC网络-B2。
使用四个VPC网络分别在各自子账户创建一个云主机，例如：VM-A1、VM-A2、VM-B1和VM-B2。
验证四台云主机之间的连通性。
从admin共享三层公有网络给子账户A和子账户B。

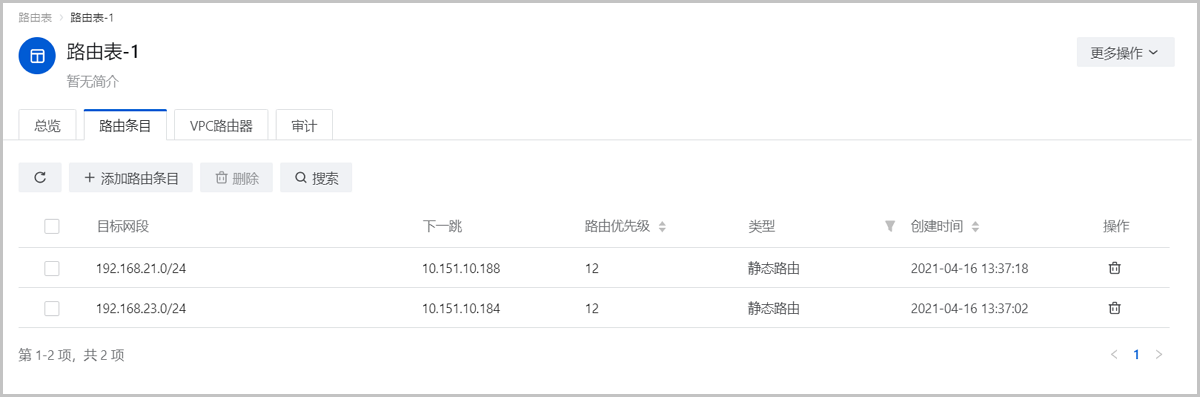

给VM-A1和VM-B1添加路由表。

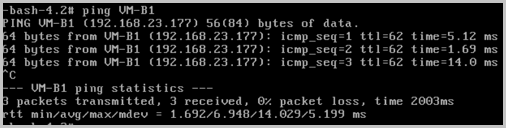

验证云主机VM-A1和VM-B1之间的连通性。

说明:

VXLAN网络池和VXLAN网络共同提供了VXLAN网络类型的配置。
使用VXLAN网络需先创建VXLAN网络池，VXLAN网络对应了VXLAN网络池里的一个虚拟网络。
VXLAN网络池不能用于创建三层网络，只表示VXLAN网络的集合，VXLAN网络可用于创建三层网络。

假定客户环境如下：

公有网络

表 2. 公有网络配置信息
公有网络	配置信息
网卡	em01
VLAN ID	非VLAN
IP地址段	10.151.10.100~10.151.10.200
子网掩码	255.0.0.0
网关	10.0.0.1
DHCP服务IP	10.151.10.101

管理网络

表 3. 管理网络配置信息
管理网络	配置信息
网卡	em02
VLAN ID	非VLAN
IP地址段	192.168.28.100~192.168.28.200
子网掩码	255.255.255.0
网关	192.168.28.1

说明:

出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。

VXLAN网络池

表 4. VXLAN网络池配置信息
VXLAN网络池	配置信息
VNI范围	20-1200
VTEP CIDR	192.168.28.1/24

VPC网络-A1

表 5. VPC网络-A1配置信息
VPC网络	配置信息
网卡	em01
IP CIDR	192.168.21.0/24
网关	192.168.21.1
DHCP服务IP	192.168.21.2

VPC网络-A2

表 6. VPC网络-A2配置信息
VPC网络	配置信息
网卡	em01
IP CIDR	192.168.22.0/24
网关	192.168.22.1
DHCP服务IP	192.168.22.2

VPC网络-B1

表 7. VPC网络-B1配置信息
VPC网络	配置信息
网卡	em01
IP CIDR	192.168.23.0/24
网关	192.168.23.1
DHCP服务IP	192.168.23.2

VPC网络-B2

表 8. VPC网络-B2配置信息
VPC网络	配置信息
网卡	em01
IP CIDR	192.168.24.0/24
网关	192.168.24.1
DHCP服务IP	192.168.24.2

以下介绍搭建VXLAN-VPC网络的实践步骤。

操作步骤

在admin下创建两个子账户，子账户A和子账户B。
在ZStack Cloud主菜单，点击设置 > 子账户设置 > 子账户管理，进入子账户管理界面，在子账户界面，点击创建子账户，在弹出的创建子账户界面，可参考以下示例输入相应内容：
- 名称：设置账户名称，不区分大小写，例如：账户A
- 简介：可选项，可留空不填
- 密码：设置登录该账户的密码
- 确认密码：重复输入密码，避免误输
- 计费价目

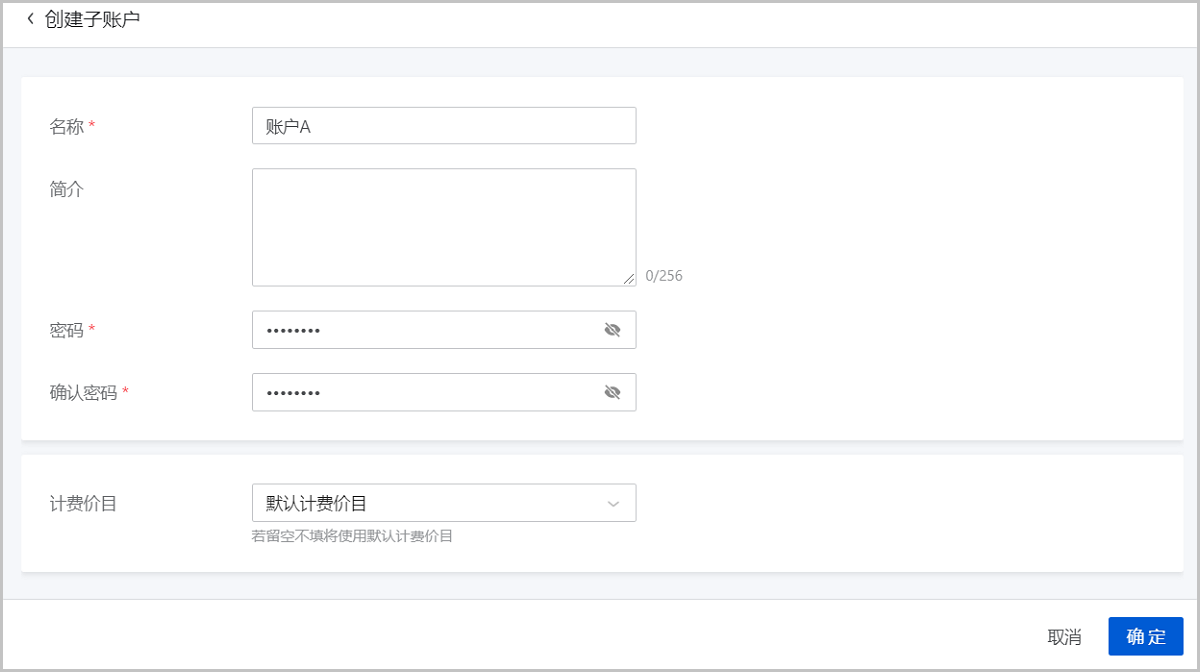

如图 1所示：
图 1. 创建账户

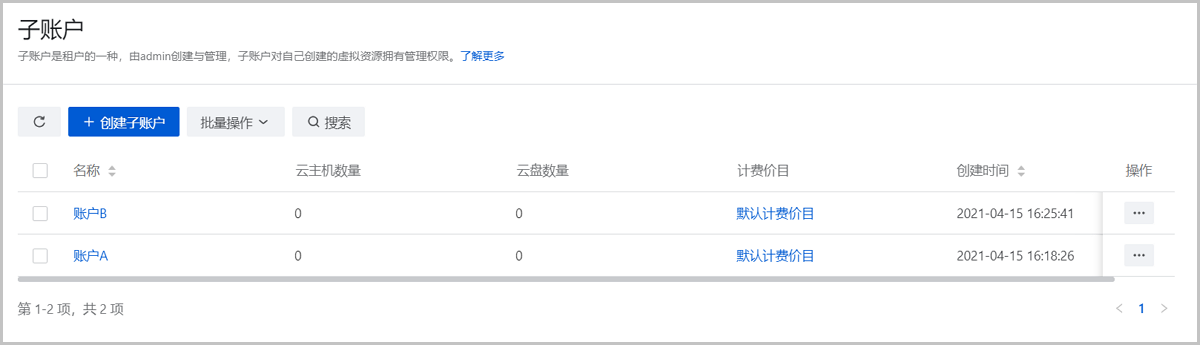

同理，创建账户B，创建完成后如图 2所示：
图 2. 账户创建完成
在admin账户下创建二层公有网络，并加载此二层网络到相应集群。
在ZStack Cloud界面，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述表 2填写如下：
- 区域：显示当前区域
- 名称：设置L2-公有网络名称
- 简介：可选项，可留空不填
- 交换机类型：选择Linux Bridge
- 网络类型：选择L2NoVlanNetwork
- 集群：选择集群，如Cluster-1
- 网卡名称：输入网卡名称，例如：em01
如图 3所示：

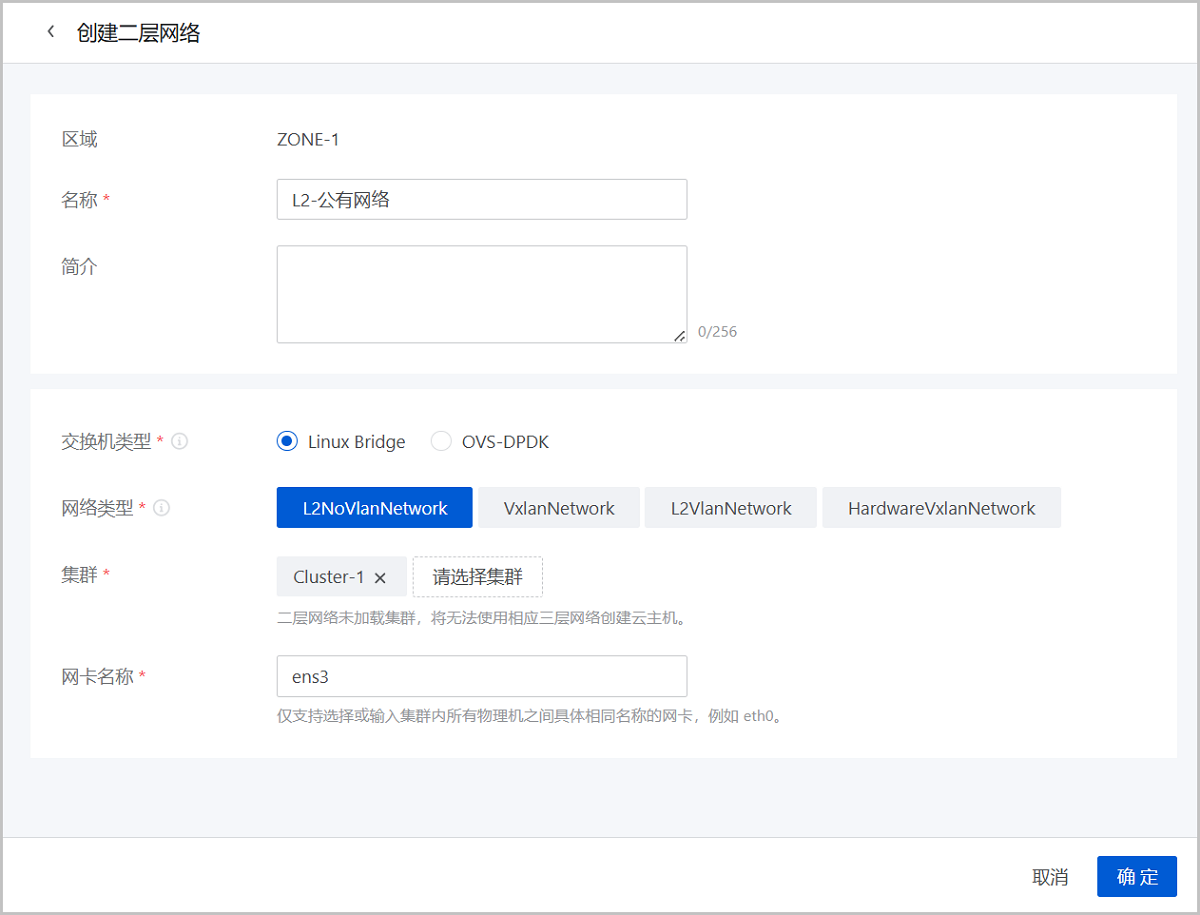

图 3. 创建L2-公有网络
在admin账户下创建三层公有网络。
在ZStack Cloud界面，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，进入公有网络界面，点击创建公有网络，在弹出的创建公有网络界面，参考上述表 2填写如下：
- 名称：设置公有网络名称
- 简介：可选项，可留空不填
- 二层网络：选择公有网络对应的二层网络
  说明: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
  在选择二层网络界面，有两个子页面：

  推荐：列出当前区域内尚未挂载三层网络的二层网络列表

  全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
- 网络地址类型：选择IPv4
- 网络段方法：添加网络段方法包括IP范围、CIDR，本场景使用IP范围
- 起始IP：设置网络段的起始IP，例如：10.151.10.100
- 结束IP：设置网络段的结束IP，例如：10.151.10.200
- 子网掩码：设置网络段的子网掩码，例如：255.0.0.0
- 网关：设置网络段的网关，例如：10.0.0.1
- DHCP服务：可选择是否需要DHCP服务
  说明:

  DHCP服务是云平台内置的分布式服务，仅对云平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。

  默认启用DHCP服务，为云平台内部的资源自动分配IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。

  若关闭DHCP服务，使用此网络的资源将无法自动获取IP地址，需手动配置。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - IP分配策略：支持通过以下三种策略分配IP地址：

    随机分配：在添加的网络段内，系统随机分配IP地址。

    顺序分配：

    在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。

    循环分配：

    在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP
    说明:

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

    当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

    当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- 添加DNS：可添加DNS服务器，用于设置三层网络的DNS解析服务，本场景指定223.5.5.5
  说明: 在IPv4网络地址类型中使用IP范围添加网络段需注意：

  不可将网关（例如：xxx.xxx.xxx.1）、广播地址（例如：xxx.xxx.xxx.255）和网络地址（例如：xxx.xxx.xxx.0）等包含在添加的IP段中。

  私有网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

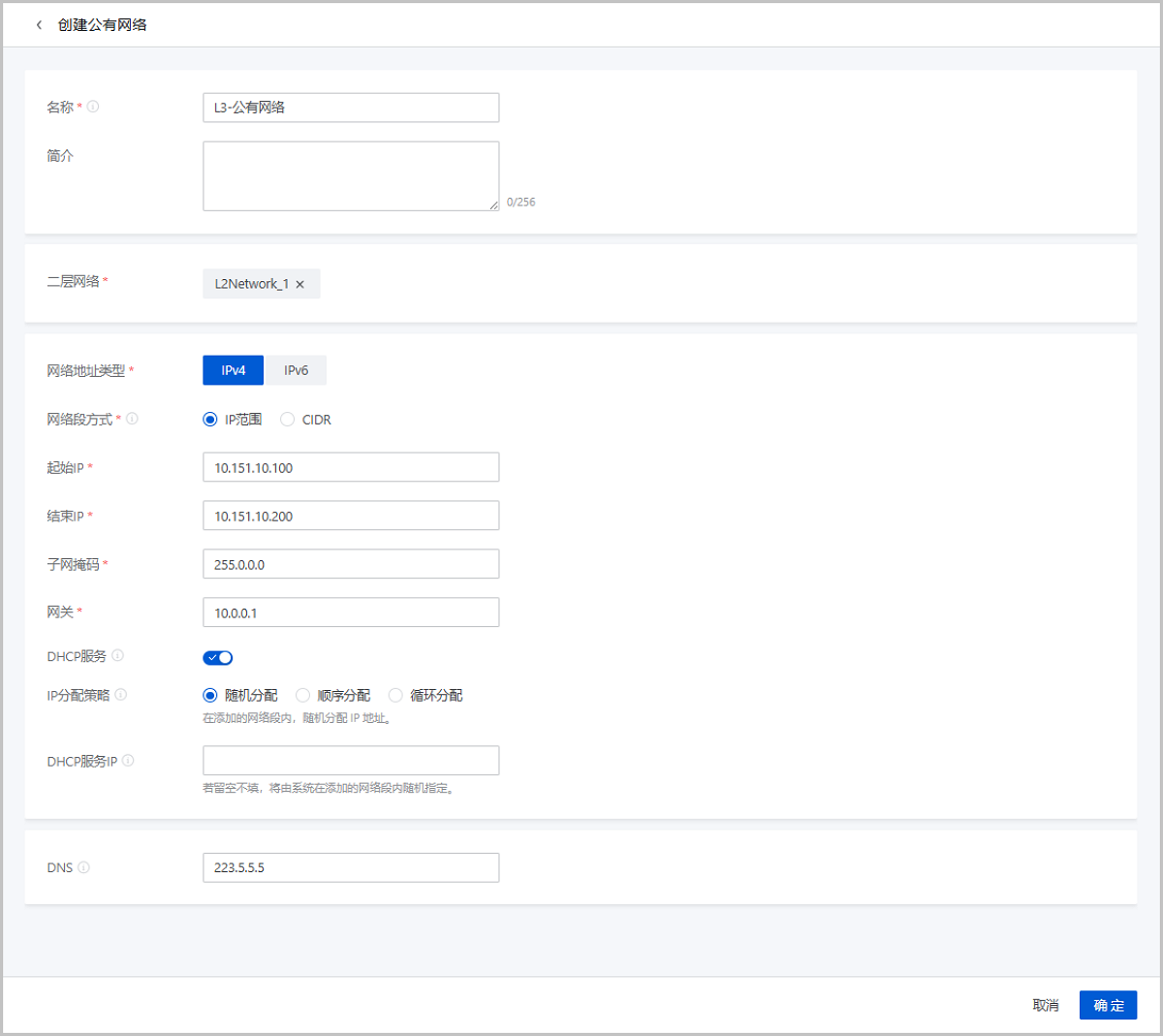

如图 4所示：
图 4. 创建L3-公有网络
在admin账户下创建二层管理网络，并加载此二层网络到相应集群。
在ZStack Cloud界面，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网路，在弹出的创建二层网络界面，参考上述表 3填写如下：
- 区域：显示当前区域
- 名称：设置二层网络名称，例如：L2-管理网络
- 简介：可选项，可留空不填
- 交换机类型：选择Linux Bridge
- 网络类型：选择L2NoVlanNetwork
- 集群：选择集群，如Cluster-1
- 网卡名称：输入网卡名称，例如：em02
如图 5所示：

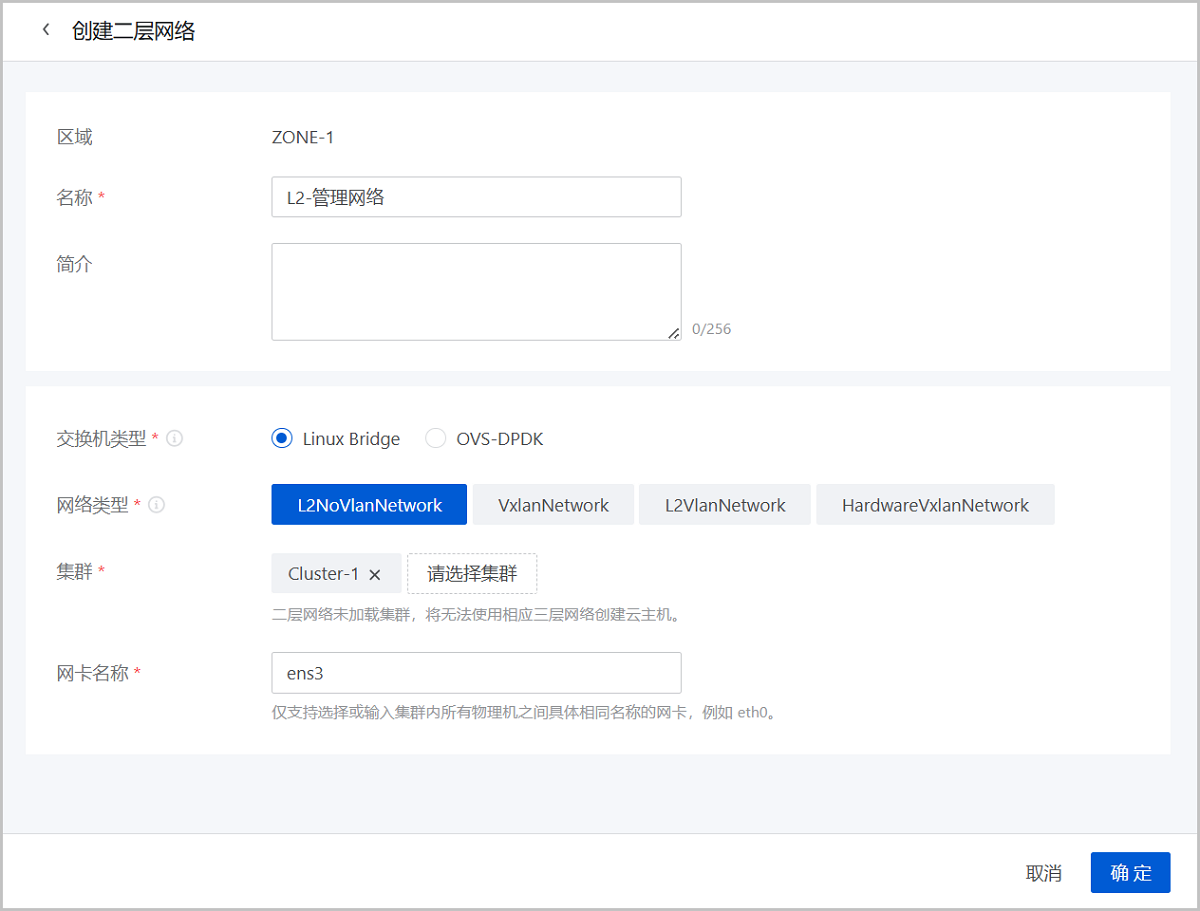

图 5. 创建L2-管理网络
在admin账户下创建三层管理网络，用于与物理资源通信，例如，物理机、主存储、镜像服务器等。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 专用网络 > 管理网络，进入管理网络界面，点击创建管理网络，弹出创建管理网络界面，参考上述表 3填写如下：
- 名称：设置管理网络名称
- 简介：可选项，可留空不填
- 二层网络：选择管理网络对应的二层网络
  说明: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
  在选择二层网络界面，有两个子页面：

  推荐：列出当前区域内尚未挂载三层网络的二层网络列表

  全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
- 网络段方式：本教程选择IP范围
- 起始IP：设置网络段的起始IP，例如：192.168.28.100
- 结束IP：设置网络段的结束IP，例如：192.168.28.200
- 子网掩码：设置网络段的子网掩码，例如：255.255.255.0
- 网关：设置网络段的网关，例如：192.168.28.1
- 说明: 使用IP范围添加网络段需注意：

  不可将网关（例如：xxx.xxx.xxx.1）、广播地址（例如：xxx.xxx.xxx.255）和网络地址（例如：xxx.xxx.xxx.0）等包含在添加的IP段中。

  私有网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

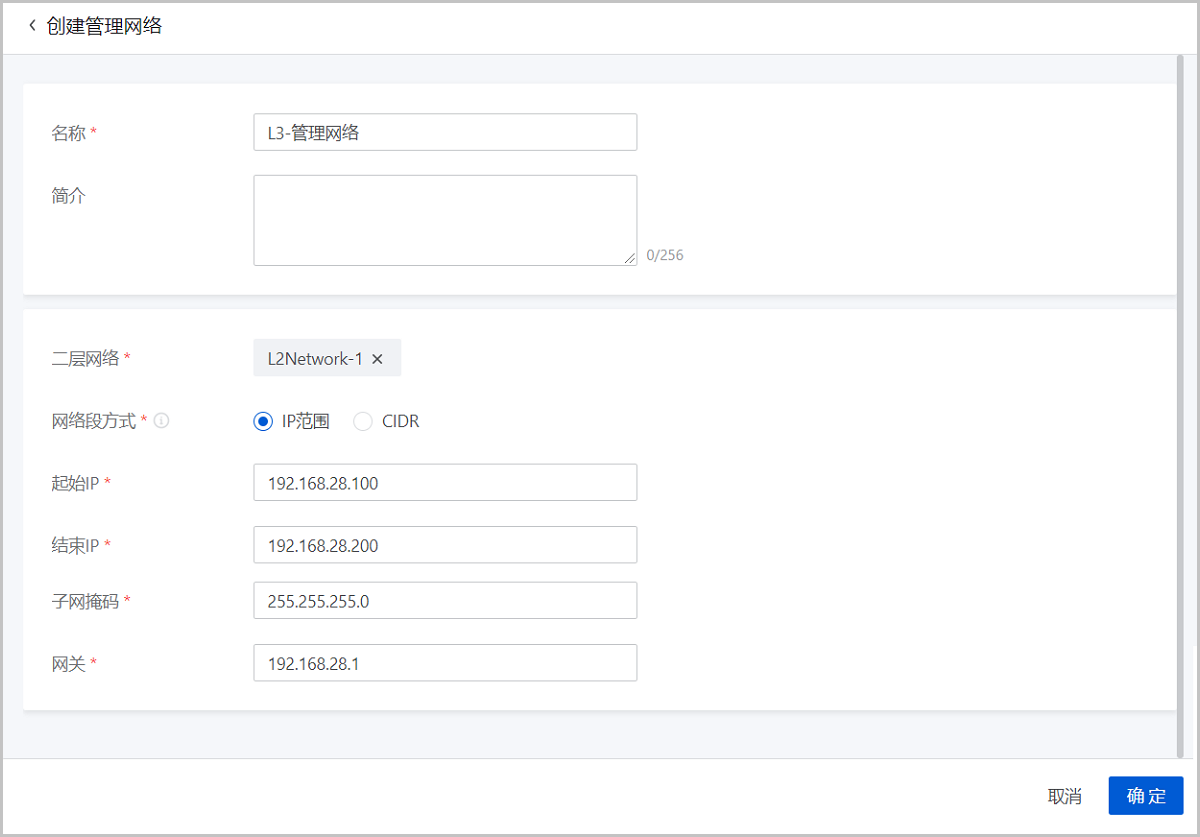

如图 6所示：
图 6. 创建L3-管理网络
在admin账户下添加路由器镜像。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器镜像，进入路由器镜像界面，点击添加路由器镜像，弹出添加路由器镜像界面。
可参考以下示例输入相应内容：
- 名称：设置镜像名称
- 简介：可选项，备注相关信息
- 镜像功能：展示VPC路由器
- CPU架构：设置路由器镜像的CPU架构，VPC路由器在创建时将继承路由器镜像的CPU架构
- 操作系统：选择路由器镜像的操作系统，不同CPU架构支持的操作系统类型不同
- 镜像服务器：选择镜像服务器，用于存放镜像
- 镜像路径：选择添加镜像的方式，支持添加URL路径或本地文件上传两种方式
  - URL：输入镜像的可下载路径
    ZStack Cloud提供专用的VPC路由器镜像（KVM）供用户使用，可直接从官网获取该镜像的下载地址。

    软件名称（VyOS版）：ZStack-5.3.20-vRouter-VyOS-1.1.7.qcow2

    软件名称（openEuler版）：ZStack-5.3.20-vRouter-openEuler-22.03.qcow2

    下载地址：点击这里
  - 本地文件：选择当前浏览器可访问的镜像直接上传
    说明:

    支持上传到镜像仓库和Ceph镜像服务器。

    采用本地浏览器作为中转上传镜像，请勿刷新或关闭当前浏览器，也不可停止管理节点服务，否则会添加失败。
在admin账户下创建路由器规格，并共享给账户A和账户B。
1. 在admin账户下创建路由器规格。
  在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器规格，进入路由器规格界面，点击创建路由器规格，弹出创建路由器规格界面。
  可参考以下示例输入相应内容：
  - 区域：显示当前区域
  - 名称：设置路由器规格名称
  - 简介：可选项，可留空不填
  - CPU：设置路由器的CPU核数
    说明: 目前路由器最多支持240个CPU核数，生产环境中建议核数设置为8以上。
  - 内存：设置路由器内存的大小，基本单位包括：MB/GB/TB，生产环境中建议设置为8G以上。
  - 镜像：选择已添加的路由器镜像
    说明: 若路由器规格中使用的公有网络存在IPv6网络段，创建VPC路由器时，请务必使用最新版本的路由器镜像。
  - 管理网络：选择已创建的管理网络

    管理网络为管理节点部署配置相关资源使用的网络，例如部署物理机、路由器等。

    如果存在系统网络来管理物理资源，则应选择此系统网络。

    如果使用公有网络来管理物理资源，则应选择此公有网络。
  - 公有网络：选择已创建的公有网络

    使用该路由器规格创建的路由器支持为VPC网络提供各种网络服务。
  如图 7所示：
  图 7. 创建路由器规格

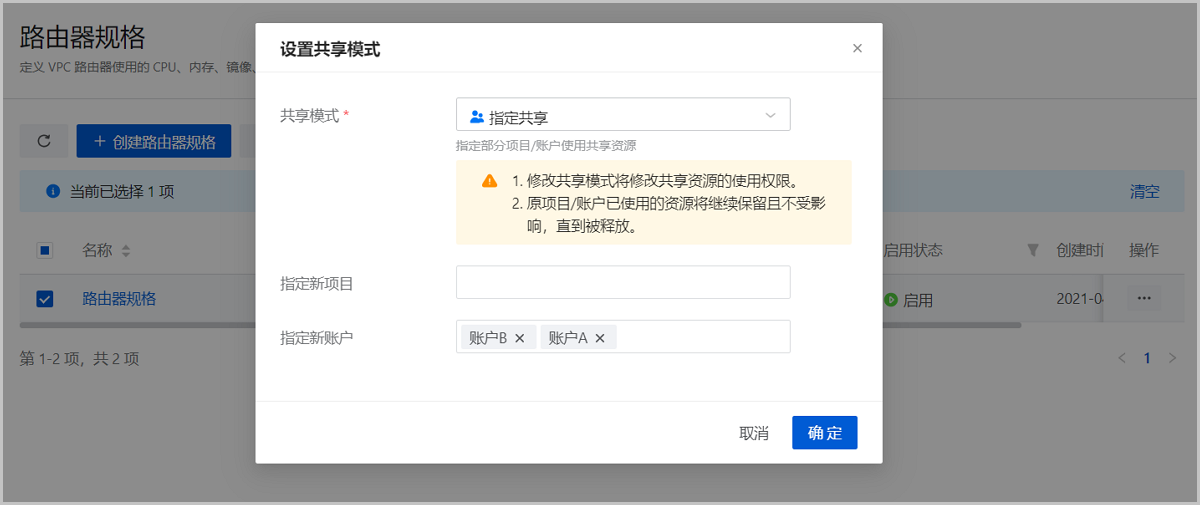

2. 将路由器规格共享给账户A和账户B。

  在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > 路由器规格，对需要共享的路由器规格点击更多操作 > 设置共享模式 > 指定共享，在指定新账户中选择账户A和账户B，点击确定完成共享。如图 8所示：
  图 8. 设置共享模式
在admin账户下创建VXLAN网络池，加载到相应集群，并共享给账户A和账户B。
1. 在admin账户下创建VXLAN网络池。
  在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > VXLAN Pool，进入VXLAN Pool界面。点击创建VXLAN Pool，弹出创建VXLAN Pool界面，参考上述表 4填写如下：
  - 区域：显示当前区域
  - 名称：设置VXLAN Pool名称
  - 简介：可选项，可留空不填
  - SDN类型：本场景选择软件SDN类型
  - VNI范围：输入VxlanNetwork的起始ID与结束ID
    说明:

    可输入1-16777214之间的数字。

    结束ID需大于或等于起始ID。

    本云平台将最后两个VNI（即：16777215、16777216）作为系统保留。
  - 集群：可选项，可选择需要加载的集群
    说明:

    可在创建VXLAN Pool时加载集群，也可在创建VXLAN Pool后再加载集群。

    加载集群时，集群内计算节点上应该存在VTEP对应的子网内IP。
  - VTEP CIDR：输入VTEP对应的CIDR

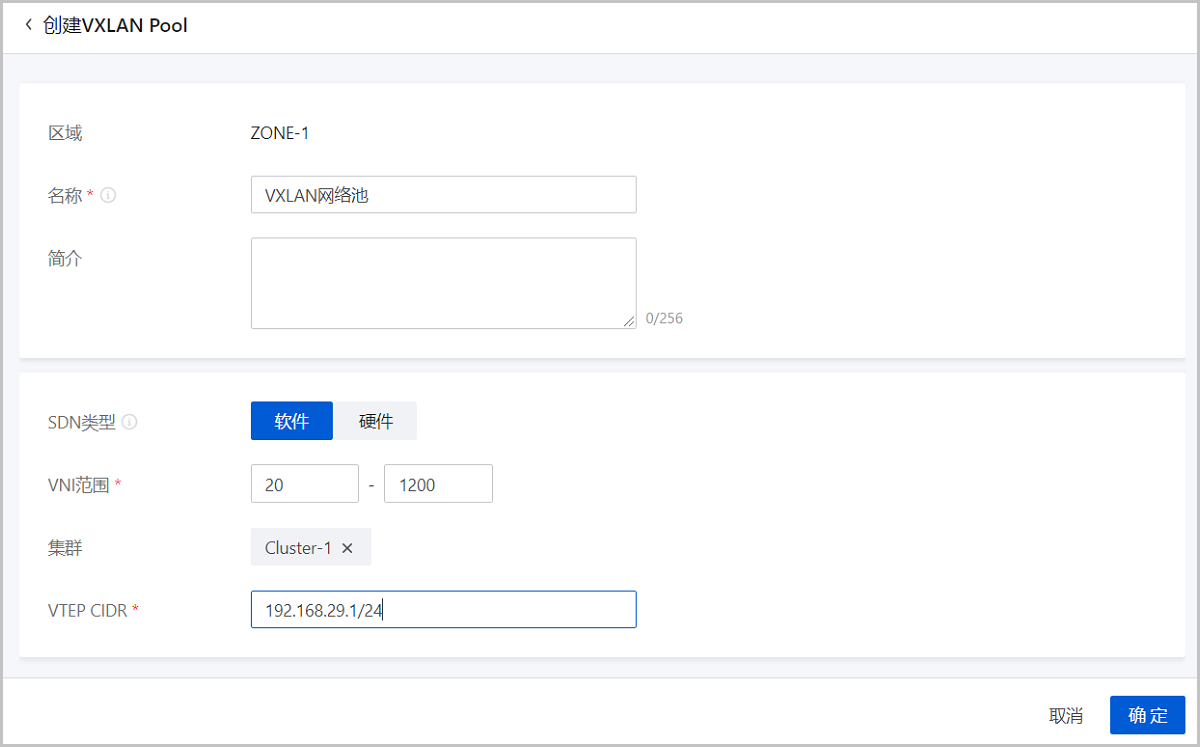

  如图 9所示：
  图 9. 创建VXLAN网络池
2. 将VXLAN网络池共享给账户A和账户B。

  在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > VXLAN Pool，对需要共享的VXLAN Pool点击更多操作 > 设置共享模式 > 指定共享，在指定新账户中选择账户A和账户B，点击确定完成共享。

  如图 10所示：
  图 10. 共享VXLAN网络池
基于路由器规格在账户A和账户B分别创建一个VPC路由器。例如：VPC路由器-A和VPC路由器-B。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 路由器 > VPC路由器，进入VPC路由器界面，点击创建VPC路由器，弹出创建VPC路由器界面，可参考以下示例输入相应内容：
- 名称：设置VPC路由器名称
- 简介：可选项，可留空不填
- 路由器规格：选择已创建好的路由器规格
- 集群：可选项，指定启动VPC路由器的物理机所在的集群
- 存储分配策略：VPC路由器支持系统分配和手动指定两种存储分配策略：
  - 系统分配：系统根据预置策略分配主存储。
  - 手动指定：用户按需手动选择主存储。

    主存储：选择VPC路由器使用的主存储
- 物理机：可选项，可指定物理机来启动VPC路由器
- 指定默认IPv4/IPv6：可选项，即默认IP，指定VPC路由器的默认IP，留空不填将随机分配
- 指定管理网IP：可选项，为VPC路由器选择管理网IP。填写的IP地址需在所选路由器管理网络内
  说明: 路由器公有网络和管理网络分离时支持指定管理网IP。若路由器管理网络和公有网络相同，则不支持指定管理网IP。
- DNS：可选项，可设置VPC路由器的DNS解析服务，留空不填将默认指定223.5.5.5
  说明:

  支持设置IPv4或IPv6类型的DNS，例如：IPv4指定223.5.5.5；IPv6指定240C::6644。

  使VPC路由器内的服务能够通过DNS访问公网服务。如需使用其他DNS进行解析，可自行指定DNS地址。

  使用VPC网络创建的云主机，DNS即为该VPC网络的网关，由VPC路由器负责转发。
- CPU绑定：将VPC路由器的虚拟CPU(vCPU) 与物理机的物理CPU(pCPU) 严格关联，可为VPC路由器分配特定的pCPU，提高VPC路由器性能。
  说明:

  格式说明

  在左侧文本框中输入vCPU范围，右侧文本框中输入pCPU范围。范围格式：包含整数、"-"、"^" 的逗号分隔列表。

  vCPU范围取决于所选路由器规格。

  pCPU范围取决于所选集群或是所选物理机的pCPU数量。

  参考示例：左侧文本框中输入"1"，右侧文本框中输入"0-3,^2"，表示vCPU 1与pCPU 0、1、3严格关联，其中，"^"表示不包含。
如图 11所示：
图 11. 创建VPC路由器-A

同理，在账户B，创建VPC路由器-B。
基于VXLAN网络池在账户A和账户B分别创建两个VXLAN网络（虚拟的二层网络），例如：L2-VXLAN-A1和L2-VXLAN-A2、L2-VXLAN-B1和L2-VXLAN-B2。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面。点击创建二层网络，弹出创建二层网络界面，可参考以下示例输入相应内容：
- 区域：显示当前区域
- 名称：设置VXLAN网络名称，例如：L2-VXLAN-A1
- 简介：可选项，可留空不填
- 交换机类型：选择Linux Bridge
- 网络类型：选择VxlanNetwork
- VXLAN Pool：选择已创建的VXLAN网络池
- VNI：可选项，可从VXLAN Pool中选择指定的VNI，若留空不填，则由云平台动态随机分配。
如图 12所示：
图 12. 创建L2-VXLAN-A1

同理，创建L2-VXLAN-A2、L2-VXLAN-B1和L2-VXLAN-B2。
使用四个VXLAN网络分别在各自账户创建VPC网路，例如：VPC网络-A1和VPC网络-A2、VPC网络-B1和VPC网络-B2。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > VPC网络，进入VPC网络界面，点击创建VPC网络，弹出创建VPC网络界面，参考上述表 5填写如下：
- 名称：设置VPC网络名称，例如：VPC网络-A1
- 简介：可选项，可留空不填
- 二层网络：选择已创建的L2-VXLAN-A1
  在选择二层网络界面，有两个子页面：

  推荐：列出当前区域内尚未挂载三层网络的二层网络列表

  全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
- VPC路由器：可选项，可在创建VPC网络时指定VPC路由器，也可在创建VPC网络后再挂载
- 网络段方法：添加网络段方法包括IP范围、CIDR，本场景使用CIDR
- CIDR：设置网络段的CIDR，例如：192.168.108.1/24
- 网关：可设置网关，例如：192.168.108.1
  说明:

  允许使用CIDR的第一个或最后一个IP地址作为网关。

  若留空不填，默认使用CIDR的第一个IP地址作为网关。
- DHCP服务：可选择是否需要DHCP服务
  说明:

  DHCP服务是云平台内置的分布式服务，仅对云平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。

  默认启用DHCP服务，为云平台内部的资源自动分配IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。

  若关闭DHCP服务，使用此网络的资源将无法自动获取IP地址，需手动配置。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - IP分配策略：启用DHCP服务后，支持通过以下三种策略分配IP地址：

    随机分配：在添加的网络段内，系统随机分配IP地址。

    顺序分配：

    在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。

    循环分配：

    在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：192.168.21.2
    说明:

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

    当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

    当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- DNS：可选项，可留空不填

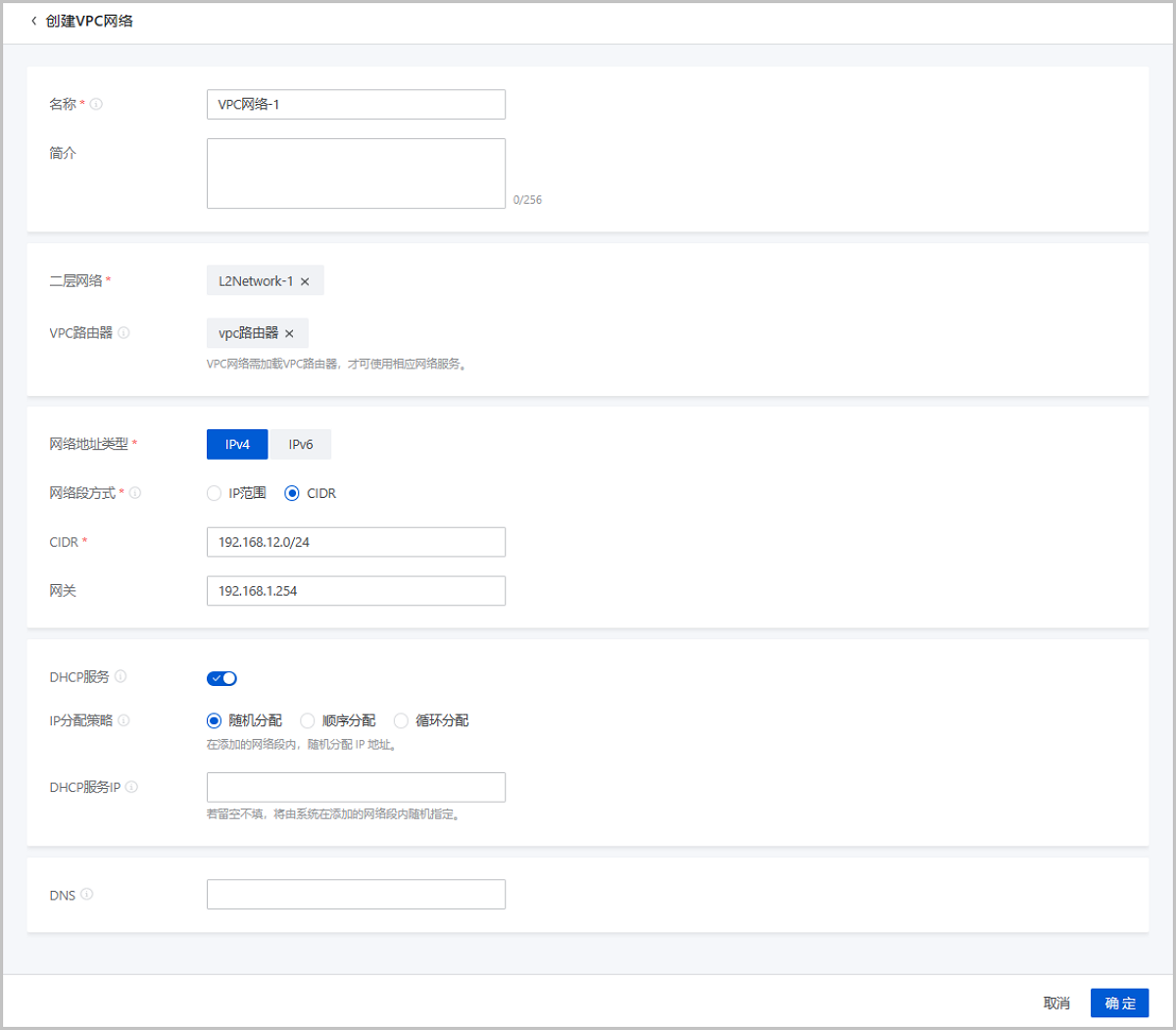

如图 13所示：
图 13. 创建VPC网络-A1

同理，创建VPC网络-A2、VPC网络-B1和VPC网络-B2。
使用四个VPC网络分别在各自账户创建一个云主机，例如：VM-A1、VM-A2、VM-B1和VM-B2。

参考《用户手册》的创建云主机相关章节，使用四个VPC网络分别在各自账户创建一个云主机，VM-A1、VM-A2、VM-B1和VM-B2。
验证四台云主机之间的连通性。
1. 登录VM-A1，用ping命令验证网络连通性：
  预期结果：

  ping baidu.com：可以成功

  ping VM-A2：可以成功

  ping VM-B1：会失败（两套VXLAN-VPC环境二层隔离）

  ping VM-B2：会失败（两套VXLAN-VPC环境二层隔离）

  说明:
  在VM-A1系统中，手动添加其他VM的IP地址到/etc/hosts文件路径下。
  [root@VM-web ~]# vim /etc/hosts ... 192.168.22.156 VM-A2 192.168.23.177 VM-B1 192.168.24.193 VM-B2 ...

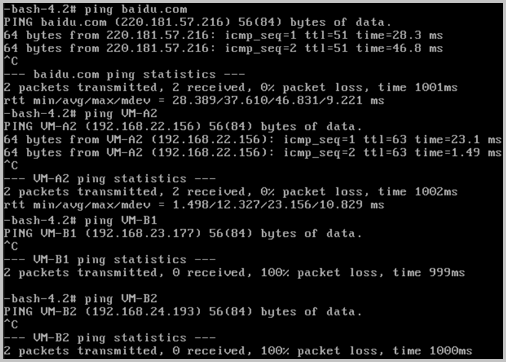

  实际结果如图 14所示：
  图 14. 验证VM-A1网络连通性
2. 同理，VM-A2的网络连通性和VM-A1相同。
3. 登录VM-B1，用ping命令验证网络连通性：
  预期结果：

  ping baidu.com：可以成功

  ping VM-A1：会失败（两套VXLAN-VPC环境二层隔离）

  ping VM-A2：会失败（两套VXLAN-VPC环境二层隔离）

  ping VM-B2：可以成功

  说明:
  在VM-B1系统中，手动添加其他VM的IP地址到/etc/hosts文件路径下。
  [root@VM-web ~]# vim /etc/hosts ... 192.168.21.250 VM-A1 192.168.22.156 VM-A2 192.168.24.193 VM-B2 ...

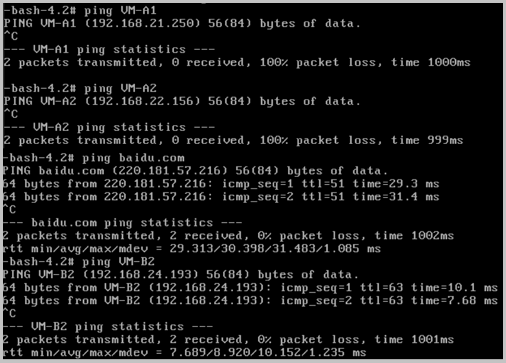

  实际结果如图 15所示：
  图 15. 验证VM-B2网络连通性
4. 同理，VM-B2的网络连通性和VM-B1相同。
从admin账户共享三层公有网络给账户A和账户B。

在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 公有网络，对需要共享的公有网络点击更多操作 > 设置共享模式 > 指定共享，在指定新账户中选择账户A和账户B，点击确定完成共享。

如图 16所示：
图 16. 共享三层公网

通过配置路由表，可让二层隔离的云主机VM-A1和VM-B1互相访问。

创建路由表。
在ZStack Cloud主菜单，点击资源中心 > 网络服务 > 高级网络服务 > 路由表，进入路由表界面，点击创建路由表，弹出创建路由表界面。
可参考以下示例输入相应内容：
- 名称：设置路由表名称
- 简介：可选项，可留空不填
- 路由器：可选项，可在创建路由表时指定待挂载的路由设备，也可创建路由表后再挂载路由设备

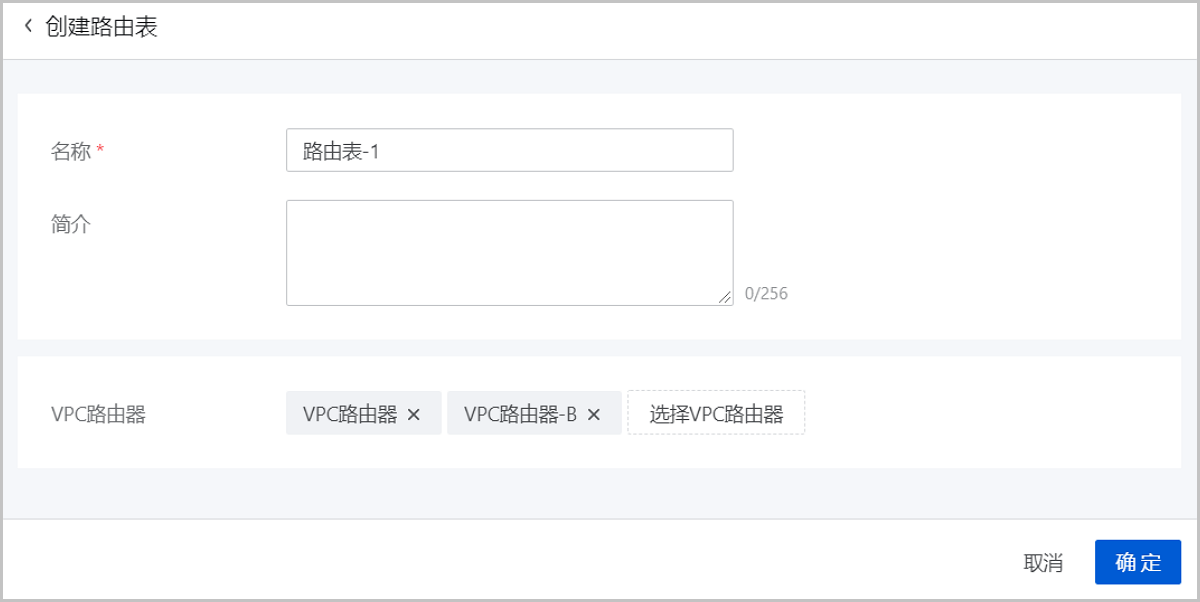

如图 17所示：
图 17. 创建路由表

添加两条自定义路由条目。

表 9. 自定义路由条目
	目标网段	下一跳
自定义路由条目1	VM-A1相应的VPC网络CIDR	VM-A1相应的VPC路由器的公网IP
自定义路由条目2	VM-B1相应的VPC网络CIDR	VM-B1相应的VPC路由器的公网IP

在路由表界面，点击已创建的路由表，进入路由表详情页，点击路由条目，进入路由条目界面，点击添加路由条目，弹出添加路由条目界面，可依次添加上述两条自定义路由条目。

如图 18所示：

验证云主机VM-A1和VM-B1之间的连通性。
预期结果：
- 登录VM-A1，ping VM-B1：可以成功
- 登录VM-B1，ping VM-A2：可以成功

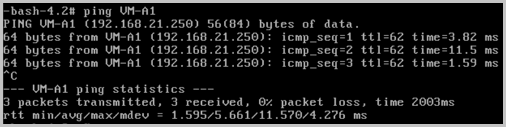

实际结果如图 19所示：
图 19. VM-A1和VM-B1互ping

后续操作

至此，VPC网络多租户隔离部署实践介绍完毕。

多层Web服务器

背景信息

VPC下部署多层Web服务器的基本流程：

在一个VPC下搭建三个VPC子网：Web网络、应用网络、数据库网络。
说明: 三个VPC子网的网络段不可重叠。
基于三个VPC子网分别创建三台云主机：VM-web、VM-app、VM-database。
验证三台云主机的网络连通性。

假定客户环境如下：

公有网络

表 1. 公有网络配置信息
公有网络	配置信息
网卡	em01
VLAN ID	非VLAN
IP地址段	10.151.10.100~10.151.10.200
子网掩码	255.0.0.0
网关	10.0.0.1

管理网络

表 2. 管理网络配置信息
管理网络	配置信息
网卡	em02
VLAN ID	非VLAN
IP地址段	192.168.28.100~192.168.28.200
子网掩码	255.255.255.0
网关	192.168.28.1

说明:

出于安全和稳定性考虑，建议部署独立的管理网络，并与公有网络隔离。
此管理网络与ZStack Cloud中的管理网络为相同概念（即：管理物理机、主存储、镜像服务器的网络），如果已创建可直接复用。

Web网络（VPC网络-1）

表 3. Web网络配置信息
私有网络	配置信息
网卡	em01
VLAN ID	2017
IP CIDR	192.168.10.0/24

应用网络（VPC网络-2）

表 4. 应用网络配置信息
私有网络	配置信息
网卡	em01
VLAN ID	2020
IP CIDR	192.168.20.0/24

数据库网络（VPC网络-3）

表 5. 数据库网络配置信息
私有网络	配置信息
网卡	em01
VLAN ID	2050
IP CIDR	192.168.50.0/24

以下介绍VPC下部署多层Web服务器的实践步骤。

操作步骤

在一个VPC下搭建三个VPC子网：Web网络、应用网络、数据库网络。详情可参考《用户手册》创建VPC网络相关章节。

说明: 三个VPC子网的网络段不可重叠。

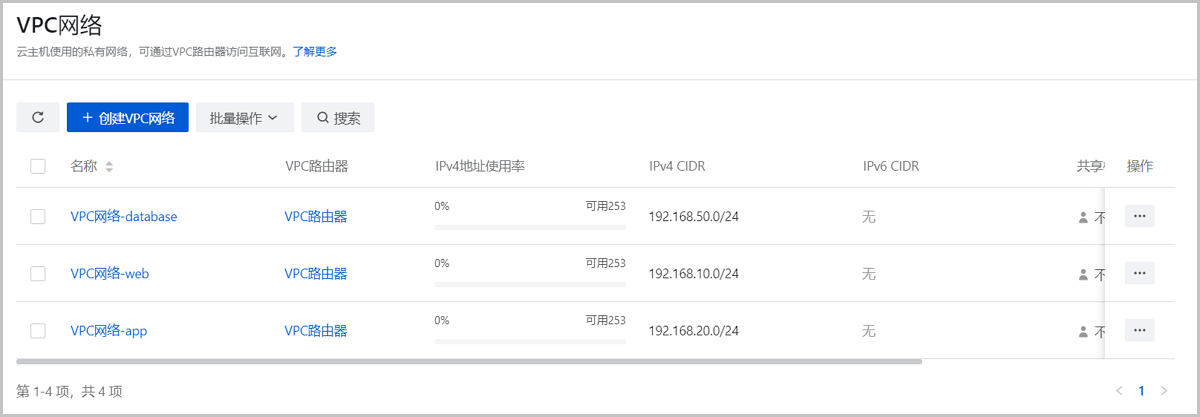

如图 1所示：
图 1. 三个VPC子网
基于三个VPC子网分别创建三台云主机：VM-web、VM-app、VM-database。

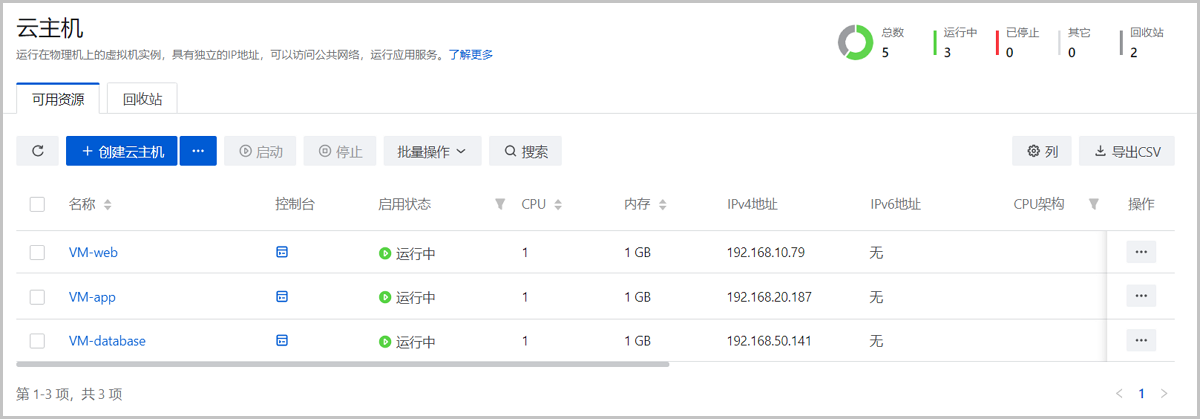

如图 2所示：
图 2. VM-web、VM-app、VM-database
验证三台云主机的网络连通性。
1. 登录VM-web，用ping命令验证网络连通性：
  预期结果：

  ping baidu.com：可以成功

  ping VM-app：可以成功

  ping VM-database：可以成功

  说明:
  在VM-web系统中，手动添加VM-app、VM-database的IP地址到/etc/hosts文件路径下。
  [root@VM-web ~]# vim /etc/hosts ... 192.168.20.187 VM-app 192.168.50.141 VM-database ...

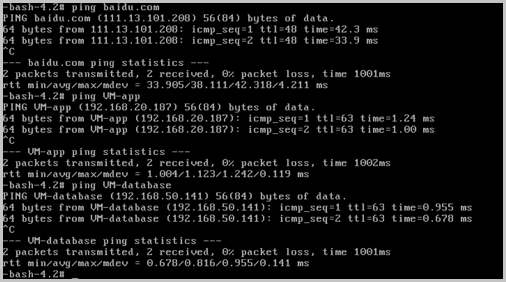

  实际结果如图 3所示：
  图 3. 验证VM-web网络连通性
2. 登录VM-app，用ping命令验证网络连通性：
  预期结果：

  ping baidu.com：可以成功

  ping VM-web：可以成功

  ping VM-database：可以成功

  说明:
  在VM-app系统中，手动添加VM-web、VM-database的IP地址到/etc/hosts文件路径下。
  [root@VM-app ~]# vim /etc/hosts ... 192.168.10.79 VM-web 192.168.50.141 VM-database ...

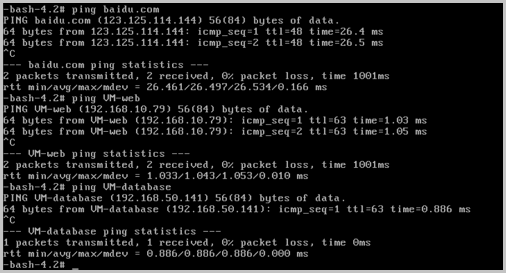

  实际结果如图 4所示：
  图 4. 验证VM-app网络连通性
3. 登录VM-database，用ping命令验证网络连通性：
  预期结果：

  ping baidu.com：可以成功

  ping VM-app：可以成功

  ping VM-web：可以成功

  说明:
  在VM-database系统中，手动添加VM-app、VM-web的IP地址到/etc/hosts文件路径下。
  [root@VM-database ~]# vim /etc/hosts ... 192.168.20.187 VM-app 192.168.10.79 VM-web ...

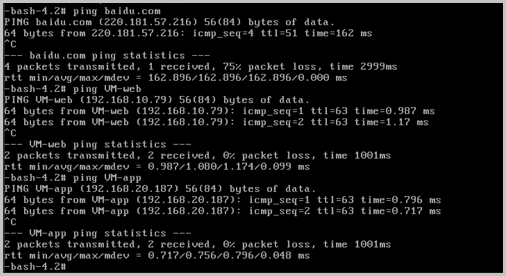

  实际结果如图 5所示：
  图 5. 验证VM-database网络连通性
